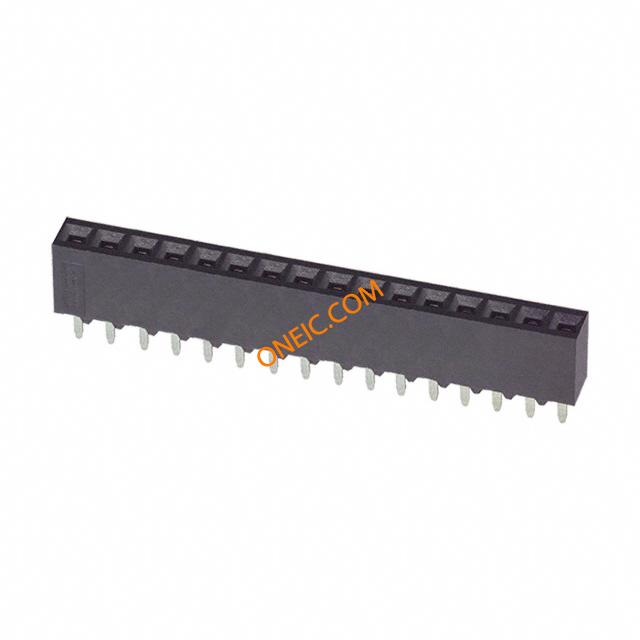

点击放大查看

1-535541-4

制造商	TE Connectivity Ltd.
描述	Conn Socket Strip RCP 16 POS 2.54mm Solder ST Thru-Hole Gang of Tubes .100 inch AMPMODU Receptacles CONN RECEPT 16POS .100 VERT AU Headers & Wire Housings RECEPTACLE 16 P 1120 Conn Socket Strip RCP 16 POS 2.54mm Solder ST Thru-Hole Gang of Tubes Product Highlights:ReceptacleMod IVNumber of Positions = 16Number of Rows = SingleLow ProfileSearch Keywords:AMPMODU, board to board, NIC, Network Interface Cards, PC Cards, MIL-C-55032, MIL-C-24519, pcb connectors, wire to board, signal, AMPMODU 16 Position Through-Hole Single Row Straight Low Profile Strip Socket 16 MODIV VRT SR CE 100/115
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	AMPMODU	产品类别	Headers & Wire Housings
标准包装数量	Rail / Tube	工厂包装数量	14

合规参数

RoHS	Contains lead / RoHS non-compliant	MIL-C-55032	否
标准编号	CSA LR7189, UL E28476	材料阻燃等级	UL 94V-0

电气参数

额定电压	750 V	接触电阻	12 mohm
输入电阻	5000	钳位电压	750
额定交流电压	333	连接器阻抗	不带
最大额定电流	2 A

机械参数

颜色	Black	深度	3.56 mm
间距	2.54 mm	高度	6.73 mm
包装方式	Tube	壳体颜色	黑色
引脚样式	正方形	端接方式	Solder
触头类型	Female Socket	外壳颜色	Black
安装类型	Through Hole	连接器类型	Receptacle
接触镀层	Gold Over Nickel	安装样式	Through Hole
排数	1	压力（PSI）	标准
端子样式	短点	连接器用途	闭合入口, 顶部
插入件材料	磷青铜	触头材料	Phosphor Bronze
壳体材料	Polycyclohexylenedimethylene Terephthalate (PCT)	总长度	40.64 mm
包装数量	14	面板安装类型	通孔 - 焊接
端接样式	Through Hole	触点数	16
接触件尾部长度	3.3	位数	16
衬套/护套类型	不带	兼容外壳尺寸（如TM-700等）	与接头配合
堆叠高度	6.22	典型触点布局	同轴
端子柱长度	3.18 mm [ .125 in ]	接触镀层厚度	30µin (0.76µm)
每排/每行位置数	All

产品信息

备注	TE 建议使用接合金或带双层电镀母端配件的双层电镀公端。, 为了获得最小接合柱长度，在最大触点尺寸上增加 .51 [.020]（不包含斜面上的柱引线）。	类型	Socket Strip
连接器性别	RCP	系列	AMPMODU MOD IV
可密封	否	可堆叠	是
产品子类型	Receptacles / Sockets - PCB	装配配置	板支座
加载位置数	All

环境参数

测试温度	否	工作温度	- 65 C to + 105 C
封装热阻	1.4 – 2.4 mm [ .055 – .094 in ]
