点击放大查看

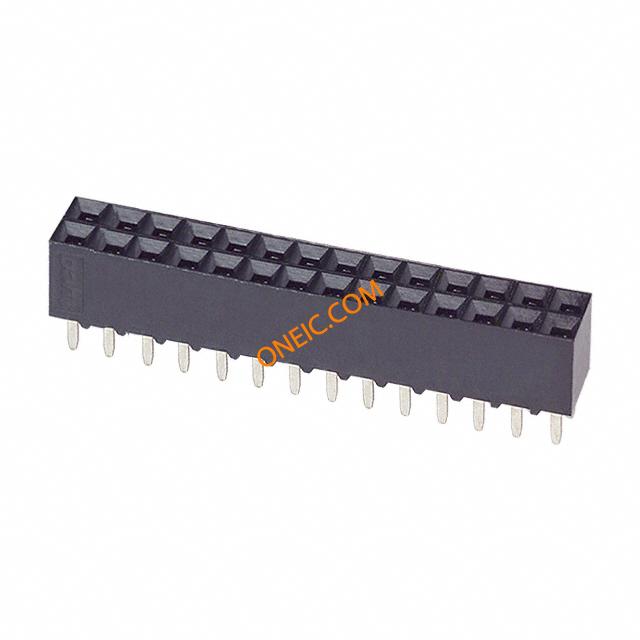

1-534998-4
| 制造商 | |
| 描述 | Conn Socket Strip RCP 28 POS 2.54mm Solder ST Thru-Hole Gang of Tubes .100 inch AMPMODU Receptacles CONN RECEPT 28POS .100 VERT DUAL Headers & Wire Housings 28 MODIV VRT DR CE 1 960 28 MODIV VRT DR CE 100/125 28 MODIV VRT DR CE 100/125 Search Keywords:AMPMODU, board to board, NIC, Network Interface Cards, PC Cards, MIL-C-55032, MIL-C-24519, pcb connectors, wire to board, signal, |
| 分类 |
商业参数
| 商标名 | AMPMODU | 标准包装规格 | 16 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 16 | ||
合规参数
| RoHS | Contains lead / RoHS non-compliant | MIL-C-55032 | 否 |
| 标准编号 | CSA LR7189, UL E28476 | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 250 V | 接触电阻 | 12 |
| 输入电阻 | 5000 | 钳位电压 | 750 |
| 额定交流电压 | 333 | 连接器阻抗 | 不带 |
| 最大额定电流 | 2 A | ||
机械参数
| 颜色 | Black | 间距 | 2.54 mm |
| 高度 | 5.03 mm [ .198 in ] | 包装方式 | Tube |
| 壳体颜色 | 黑色 | 引脚样式 | 圆形, 圆形 |
| 排间距 | 0.100" (2.54mm) | 端接方式 | Solder |
| 触点形式 | Female Socket | 触头类型 | Female Socket |
| 引脚间距 | 0.100" (2.54mm) | 安装类型 | Through Hole |
| 连接器类型 | Receptacle, Bottom or Top Entry | 接触镀层 | Gold Over Nickel |
| 安装样式 | 低 | 排数 | 2 |
| 压力（PSI） | 标准 | 端子样式 | 短点 |
| 连接器用途 | 闭合入口, 顶部 | 插入件材料 | 磷青铜 |
| 触头材料 | Phosphor Bronze | 壳体材料 | Polycyclohexylenedimethylene Terephthalate (PCT) |
| 包装数量 | 16 | 面板安装类型 | 通孔 - 焊接 |
| 端接样式 | Through Hole | 触点数 | 28 |
| 接触件尾部长度 | 3.18 | 位数 | 28 |
| 衬套/护套类型 | 不带 | 兼容外壳尺寸（如TM-700等） | 与接头配合 |
| 端子柱长度 | 3.77 mm [ .148 in ] | 接触镀层厚度 | 30µin (0.76µm) |
| 每排/每行位置数 | All | ||
产品信息
| 备注 | TE 建议使用接合金或带双层电镀母端配件的双层电镀公端。, 为了获得最小接合柱长度，在最大触点尺寸上增加 .51 [.020]（不包含斜面上的柱引线）。 | 类型 | Socket Strip |
| 连接器性别 | RCP | 系列 | AMPMODU MOD IV |
| 可密封 | 否 | 可堆叠 | 是 |
| 产品子类型 | Receptacles / Sockets - PCB | 输出配置 | Through Hole |
| 装配配置 | 板支座 | 加载位置数 | All |
环境参数
| 测试温度 | 否 | 工作温度 | - 65 C to + 105 C |
| 封装热阻 | 1.57 mm [ .062 in ] | ||
