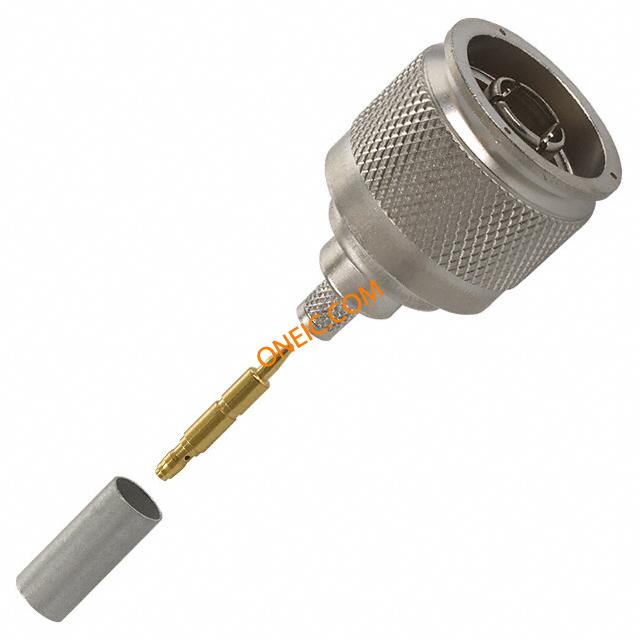

点击放大查看
1-5225661-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Type N PL 0Hz to 11GHz 50Ohm Crimp ST Cable Mount Gold N Series RF Connectors CONN N PLUG STR 50 OHM CRIMP RF Connectors / Coaxial Connectors PLUG DUAL CRIMP Conn Type N PL 0Hz to 11GHz 50Ohm Crimp ST Cable Mount Gold Product Highlights:ConnectorPlugCoaxial Cable Termination Type = CrimpCrimp Type = DualTerminate To Coaxial CableSearch Keywords:RF, Category B, IEC 169-16, CECC 22210, high voltage, Gas Discharge Tube, GDT, RF/COAXIAL, N PLUG, STR, 50 OHM, CRIMP CablePlug,N-Series,RG58,Nickel TE Connectivity 50Ω 直向 电缆安装 N 型接头, 插头, 压接端接, 0 → 11GHz, RG58 A/U, RG58 C/U电缆 SERIES N PLUG TR |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 1 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 00000000 |
电气参数
| 频率 | 0 to 11 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 1 kV | 最大频率 | 11GHz |
| 绝缘电阻 | 5000 MOhms | ||
机械参数
| 尺寸 | Standard | 重量 | 0.032 |
| 包装方式 | Bulk | 电缆类型 | RG-58A, RG-58C |
| 本体表面处理 | Nickel | 电缆组 | RG-58, 58C |
| 方向 | Straight | 端接方式 | Crimp |
| 安装类型 | Cable Mount | 行程角度 | Straight |
| 连接器类型 | Plug, Male Pin | 接触镀层 | Gold |
| 紧固类型 | Threaded | 外壳涂层 | Nickel |
| 安装样式 | CableMount | 连接器样式 | N Type |
| 触头材料 | :- | 主要材料 | N |
| 端接样式 | Crimp | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Crimp | 介电材料 | Fluoropolymer (FP) |
| 中心触点镀层工艺 | Gold | 供应商器件封装 | :Straight Plug |
产品信息
| 类型 | Type N | 连接器性别 | PL |
| 系列 | :- | 极性 | Standard |
| 连接类型 | Coaxial Cable | 射频系列/标准 | 5225661 |
环境参数
| 工作温度 | - 65 C to + 165 C | ||
