1-5221185-8

制造商	TE Connectivity Ltd.

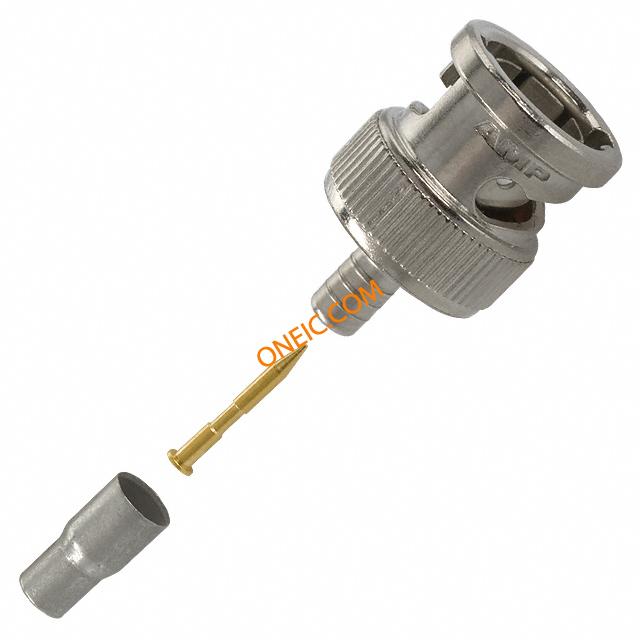

描述	Conn BNC PL 0Hz to 2GHz 75Ohm Crimp ST Cable Mount Gold BNC RF Connectors CONN BNC PLUG STR 75 OHM CRIMP RF Connectors / Coaxial Connectors BNC Conn BNC PL 0Hz to 2GHz 75Ohm Crimp ST Cable Mount Gold Product Highlights:ConnectorConnector Type = BNCPlugTerminate To Coaxial CableCoaxial Cable Termination Type = CrimpSearch Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 PLUG,75 OHM,COML BNC
分类	连接器解决方案同轴连接器(RF)射频同轴连接器

对参数有疑问？问 AI 助手

商业参数

产品	Connectors	产品类别	RF Connectors / Coaxial Connectors
标准包装数量	Bulk	工厂包装数量	100

合规参数

RoHS

Lead free / RoHS Compliant

电气参数

频率	0 to 2 GHz	阻抗	75 Ohm
额定电压	500 V	最大频率	2GHz
连接器阻抗	压接	阻抗（最大）（Zzt）	75
绝缘电阻	5000 MOhms

机械参数

包装方式	Bulk	电缆类型	AT&T 735A
本体表面处理	Nickel	电缆组	AT&T 735A
方向	Straight	端接方式	Crimp
安装类型	Cable Mount	连接器类型	Plug, Male Pin
接触镀层	Gold	紧固类型	Bayonet Lock
壳体镀层	镍	连接器样式	BNC
触头材料	Brass	主要材料	黄铜
端接样式	Crimp	屏蔽层端接方式	Crimp
接触件端接	Crimp	介电材料	Polyethylene (PE)
绝缘材料 - 类型	不带	位数	1
中心触点表面处理	金	中心触点镀层工艺	Gold
螺纹/螺钉/孔尺寸	黄铜	中心触点材料	Brass
接触镀层厚度	1080	第一连接器方向	直式
外管直径（最大）	14.529 mm [ .572 in ]

产品信息

类型	BNC	等级	商业
连接器性别	PL	极性	Standard
可密封	否	连接类型	Coaxial Cable
射频系列/标准	5221185	其他规格	包括的五金件

环境参数

工作温度

- 55 C to + 85 C

文档与媒体

在线文档

TE.Connect?C=1&PN=1-221185-8&M=BYPN&LG=1&I=13

在线文档

1-5221185-8?RQPN=1-5221185-8
