点击放大查看

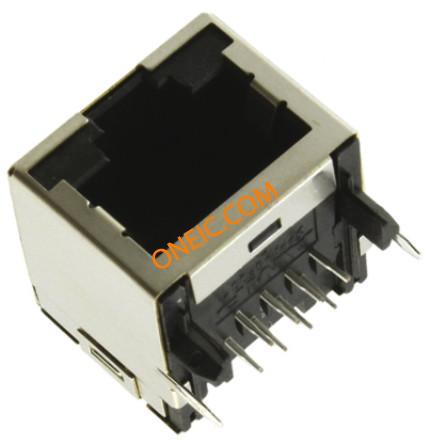

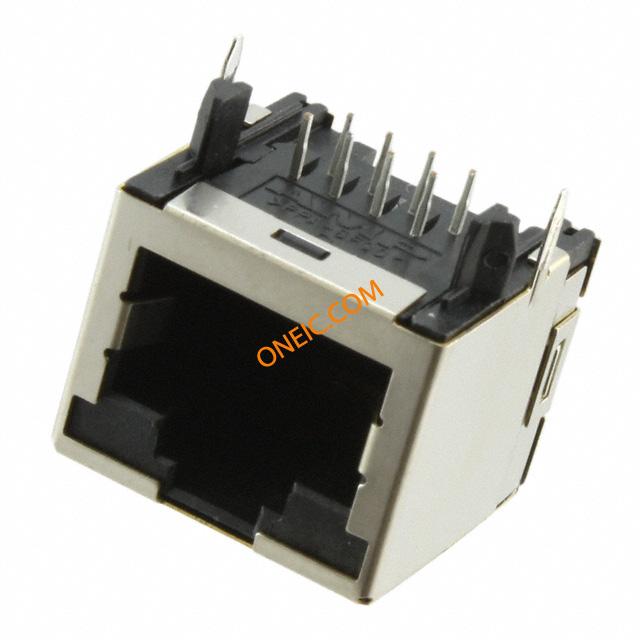

1-406541-5
| 制造商 | |
| 描述 | Conn RJ-45 F 8 POS 2.04mm Solder RA Thru-Hole 8 Terminal 1 Port Tray Cat 5 PCB Mounted Jacks - Single Port, Multi-port and Stacked CONN MOD JACK R/A 8P8C SHIELDED Cat5 RJ45 PCB R/A shielded modular jack Modular Connectors / Ethernet Connectors R/A 8POS T/H BLACK Conn RJ-45 F 8 POS 2.04mm Solder RA Thru-Hole 8 Terminal 1 Port Tray Cat 5 Product Highlights:JackSingle Port Configuration1 x 1 Jack ConfigurationJack Type = RJ45Number of Positions = 8Search Keywords:FCC Part 68, REA PE-76, UL 1863, Communication Circuit Accessories, near end crosstalk (NEXT), EIA/TIA 568A, modular jacks, phone jacks, input/output, box to box, pcb mounted jacks, VAO MODULAR, JACK, THT, R/A, RJ45, 8P8C MJ,INV,1X1,0PNLG,.100IN,ST,SN MJ,INV,1X1,0PNL G,.100"ST,SN |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Modular Connectors / Ethernet Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 441 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366990 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| LED | Without | 最大额定电流 | 1.5/Contact A |
| 最小供电电压 | 150VAC | 连接器类型 - 电压输入 | :Cat5 |
机械参数
| 颜色 | Black | 深度 | 15.75 mm |
| 间距 | 2.04 mm | 高度 | 14.54 mm |
| 重量 | 0.02 | LED颜色 | Does Not Contain LED |
| 包装方式 | Tray | 屏蔽 | Shielded |
| 方向 | 90° Angle (Right) | 屏蔽类型 | Yes |
| 端接方式 | Solder | 外壳颜色 | Black |
| 反向插孔 | Yes | 安装类型 | Through Hole |
| 外壳镀层 | Satin Nickel | 卡扣方向（或“接线片方向”） | Up |
| 连接器类型 | -3.43 [-0.135] | 接触镀层 | Matte Tin over Nickel |
| 法兰特征 | No | 接地类型 | PCB Ground |
| 安装样式 | Thru Hole | 排数 | 1 |
| 电路板厚度 | 1.57 [0.062] | 高度（英寸） | 13.34 [0.525] |
| 外形（宽 x 高） | Standard | 屏蔽材料 | Copper Alloy |
| 触头材料 | Phosphor Bronze | 壳体材料 | High Temperature Thermoplastic |
| 总长度 | 17.27 mm | 包装数量 | Tray |
| 面板安装类型 | With | 主要材料 | Modular |
| 端接样式 | Solder | 触点数 | 8 |
| 接触件端接 | :Through Hole Right Angle | 位数 | 8 |
| 电缆未暴露长度 | 2.54 [0.100] | 接触镀层厚度 | 50µin (1.27µm) |
| 每排/每行位置数 | 5 | ||
产品信息
| 备注 | Recommended applications: Fast Ethernet, 10Base-T Ethernet, and 10/100 Base-T E | 类型 | RJ-45 |
| 连接器性别 | F | 系列 | :- |
| 产品特性 | Board Guide | 端口样式 | Single |
| USOC 编码 | RJ45 | 编码、键控 | No |
| 产品子类型 | Jack | 类别编号 | Cat 5 |
| 端口数 | 1 | 插孔配置 | 1 x 1 |
| 射频系列/标准 | 406541 | 性能类别 | Cat 5 |
| 加载位置数 | 8 | 位置/触点数量 | 8p8c (RJ45, Ethernet) |
环境参数
| 额定等级 | Cat5 | 工作温度 | -40°C ~ 85°C |
文档与媒体
PDF 文档
相关型号

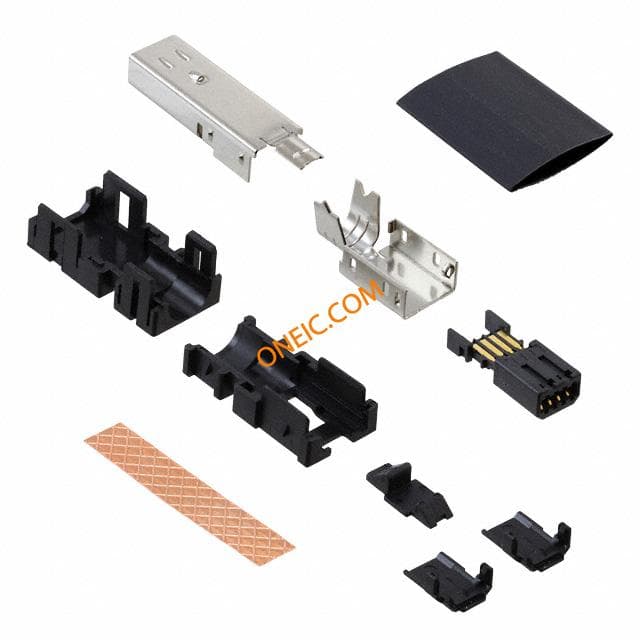

2040008-1
