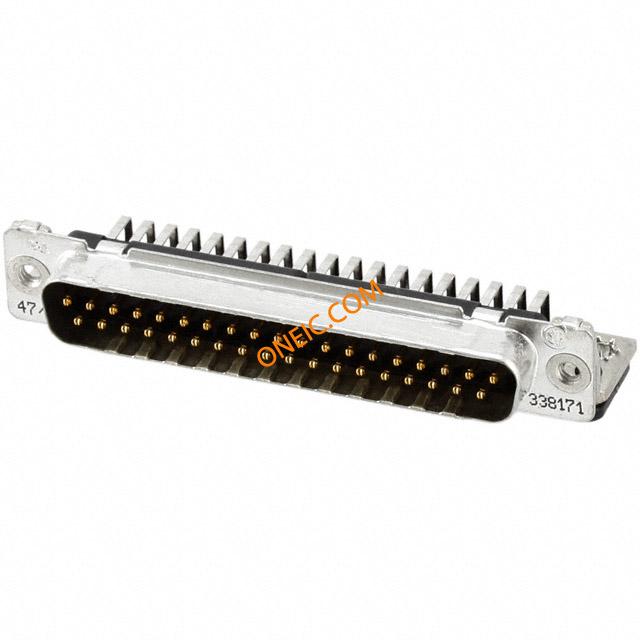

点击放大查看

1-338171-2

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 37 POS 2.76mm Solder RA Thru-Hole 37 Terminal 1 Port D-Sub Standard Connectors PLUG 37P R/A T/H 30GOLD Standard Board Mount Connectors CONN PLUG 37POS R/A 30GOLD T/H Conn D-Subminiature PIN 37 POS 2.76mm Solder RA Thru-Hole 37 Terminal 1 Port Product Highlights:Number of Positions = 37PlugPCB Mount Angle = Right AngleProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

产品类别

D-Sub Standard Connectors

标准包装数量

Trays

合规参数

RoHS	RoHS Compliant	抗辐射加固	No
无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c	认可国家	DIN 41652
RoHS/ELV合规状态	RoHS compliant, ELV compliant

电气参数

接地方式	Without	额定电压	125V
最大额定电流	6A

机械参数

颜色	Black	深度	21.3 mm
间距	2.76 mm	高度	13.6 mm
密封型	No	镀层	Tin
材料（通用）	Phosphor Bronze	占位面积	10.31 [.406]
包装方式	Tray	外壳尺寸	4
端接方式	Solder	触头类型	Signal
第二连接器	With	安装类型	Through Hole
外壳镀层	Bright Tin	连接器类型	Plug, Male Pins
接触镀层	Gold	法兰特征	Housing/Shell (4-40)
接地类型	Without	安装样式	Through Hole
排数	2	外壳材料（壳体）	Steel
电路板厚度	0.062 [1.57]	连接器样式	D-Sub
锁定特性	Threaded Insert, 4-40 UNC	触头材料	Phosphor Bronze
壳体材料	Polyester GF	总长度	69.4 mm
面板安装类型	Without	接地凹痕	Without
端接样式	Through Hole	连接器颜色	None
触点数	37	位数	37
外壳尺寸-插件	Full Metal	外壳材料及表面处理	Steel, Tin Plated
端子柱长度	3.20 [0.126]	接触镀层厚度	30µin (0.76µm)
外壳尺寸，连接器布局	4 (DC, C)

产品信息

类型	D-Subminiature	连接器性别	PIN
系列	HD-20	产品特性	Board Lock, Grounding Indents
制造商全称	AMP	端口数	1 Port

环境参数

工作范围

Level 2

工作温度

-55°C ~ 105°C
