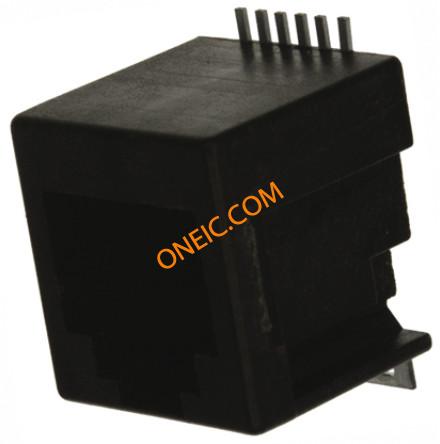

点击放大查看
1-338086-3
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn RJ-25 F 6 POS 1.27mm Solder ST SMD 6 Terminal 1 Port T/R Cat 3 PCB Mounted Jacks - Single Port, Multi-port and Stacked CONN MOD JACK 6P6C Cat3 RJ25 vertical PCB SMT modular jack Modular Connectors / Ethernet Connectors 6/6 INV.MOD JACK Conn RJ-25 F 6 POS 1.27mm Solder ST SMD 6 Terminal 1 Port T/R Cat 3 Product Highlights:JackSingle Port Configuration1 x 1 Jack ConfigurationJack Type = RJ25Number of Positions = 6Search Keywords:FCC Part 68, REA PE-76, UL 1863, Communication Circuit Accessories, near end crosstalk (NEXT), EIA/TIA 568A, modular jacks, phone jacks, input/output, box to box, pcb mounted jacks, VAO 6/6INV.MODJACK Data/Voice Modular Jack Black 6-Position RJ25 6/6 INV.MOD JACK |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | A99305CT | 产品类别 | Modular Connectors / Ethernet Connectors |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 300 |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Reflow solder capable to 245°C, Reflow solder capable to 260°C |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| LED | Without | 额定电压 | 150 V |
| 最大额定电流 | 1.5 A | ||
机械参数
| 颜色 | Black | 间距 | 1.27 mm |
| 高度 | 12.7 mm [ .5 in ] | LED颜色 | Does Not Contain LED |
| 锁定类型 | Standard | 包装方式 | Tape & Reel (TR) |
| 屏蔽 | Unshielded | 壳体颜色 | 黑色 |
| 电缆类型 | UTP | 钳口开口 | User Selectable |
| 方向 | Vertical | 屏蔽类型 | No |
| 端接方式 | Solder | 反向插孔 | No |
| 安装类型 | Surface Mount | 卷盘容量 | 36 |
| 卡扣方向（或“接线片方向”） | User Selectable | 连接器类型 | RJ25 |
| 接触镀层 | Tin over Nickel | 法兰特征 | No |
| 接地类型 | Without | 安装样式 | Surface Mount |
| 排数 | 1 | 电路板厚度 | 1.57 [0.062] |
| 高度（英寸） | 12.70 [0.500] | 插入件材料 | 磷青铜 |
| 外形（宽 x 高） | Standard | 触头材料 | Phosphor Bronze |
| 壳体材料 | High Temperature Nylon | 包装数量 | Tape Mounted on Reel |
| 面板安装类型 | With | 主要材料 | Modular |
| 端接样式 | Solder | 触点数 | 6 |
| 位数 | 6 | 面板开孔尺寸（外形） | 不带 |
产品信息
| 备注 | 表面可用于类型 II SMD 机器的应用。 | 类型 | RJ-25 |
| 等级 | Cat3 | 连接器性别 | F |
| 系列 | 338 | 产品特性 | Solder Retention |
| 钥匙类型 | 否 | 端口样式 | Single |
| USOC 编码 | RJ25 | 编码、键控 | No |
| 预装 | 是 | 产品子类型 | Jack |
| 配置 | 6-Position RJ25 | 端口数 | 1 |
| 连接方式 | Solder Pin | 插孔配置 | 1 x 1 |
| 每层位数 | Top, Flush | 其他规格 | 标准 |
| 输出配置 | Surface Mount | 性能类别 | Cat 3 |
| 插座类型与数量 | Data/Voice Modular Jack | 位置/触点数量 | 6p6c (RJ11, RJ12, RJ14, RJ25) |
环境参数
| 额定等级 | Cat3 | 封装热阻 | 1.57 mm [ .062 in ] |
