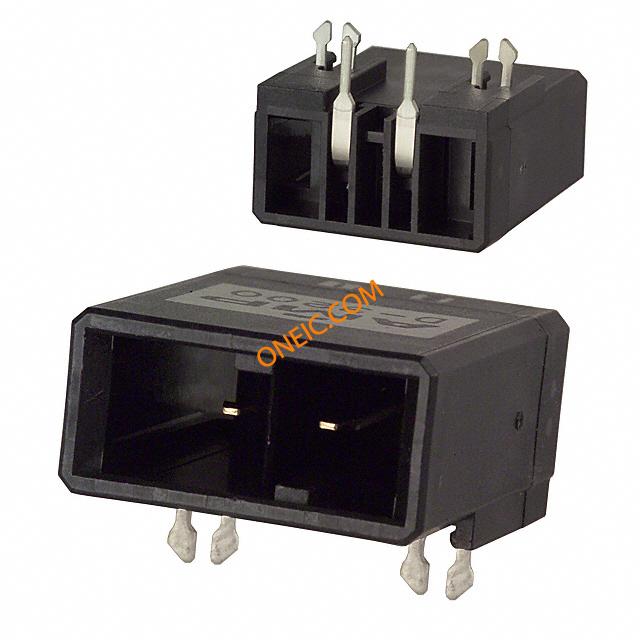

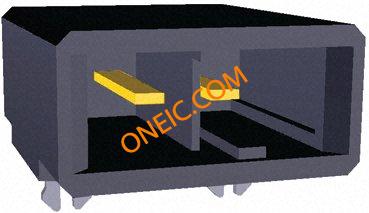

1-179276-3
| 制造商 | |
| 描述 | Conn Power M 2 POS 5.08mm Solder RA Thru-Hole 2 Terminal 1 Port Tray Dynamic Series Connectors CONN HEADR 2POS R/A KEY-X 30GOLD D-3000 2 Male Right Angle Heavy Duty Power Connector, Through Hole,600V ac Dynamic Series Connectors Product Highlights:ConnectorHousing Gender = Header - TabWith ContactsContact Gender = TabTerminate To Printed Circuit BoardSearch Keywords:wire-to-board, wire-to-wire, process computers, inverters, power, power, Dynamic Series Connectors, Dynamic Series, HMI, Human Machine Interfaces, Multiple Enclosure Connector; DYNAPAC, Dynamic, Headerhoriz2wayTAB5.08mmXkeyD-3 TE Connectivity Dynamic 3000 系列 5.08mm节距 2路 直角 PCB 针座, 焊接端接 , 通孔 DYNAMIC 3200 HDR ASSY 2P H |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | A29546 | 标准包装规格 | 26 |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 获得认可 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | UL档案号 | E28476 |
| CSA档案号 | LR7189 | 标准编号 | CSA, UL |
| CSA认证 | Certified | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 认证机构标志 | 否 | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 600 V ac | 供电电压 | 600 |
| 额定交流电压 | 600 | 最大额定电流 | 15 |
机械参数
| 颜色 | Black | 间距 | 5.08 mm |
| 宽度 | 22.1 mm [ .87 in ] | 高度 | 9.35 mm [ .368 in ] |
| 长度 | 19.08 mm [ .751 in ] | 锁定类型 | Latch |
| 包装方式 | Bulk | 屏蔽 | 否 |
| 遮蔽类型 | Yes | 壳体颜色 | 黑色 |
| 方向 | 直角 | 端接方式 | Solder |
| 触头类型 | Male Pin | 柱间距 | 5.08 [.200] |
| 外壳颜色 | Black | 安装类型 | Through Hole |
| 连接器类型 | Header, Shrouded | 接触镀层 | Gold (30) |
| 安装样式 | Thru Hole | 排数 | 1 |
| 壳体镀层 | Tin | 插入力 | 高 |
| 触头材料 | Copper Alloy | 壳体材料 | Nylon |
| 安装特性 | 固定支脚 | 包装数量 | Tray |
| 面板安装类型 | 通孔 - 焊接 | 主要材料 | Power |
| 端接排数 | 焊接 | 端接样式 | 公端 |
| 触点数 | 2 | 端接表面处理 | Gold over Nickel |
| 位数 | 2 | 兼容外壳尺寸（如TM-700等） | 母端护套 |
| 触头长度-柱 | 信号（数据）, 电源 | 安装孔直径 | 带有 |
| 典型触点布局 | 同轴 | 接触镀层厚度 | 30µin (0.76µm) |
| 静电放电屏蔽 | 不带 | ||
产品信息
| 备注 | Solder tine section is 1.0 sq. | 类型 | Power |
| 连接器性别 | M | 系列 | D-3200S |
| 覆盖范围 | 覆盖 | 产品特性 | Board Lock |
| 钥匙类型 | X | 可密封 | 否 |
| 编码、键控 | Yes | 制造商全称 | D-3000Series |
| 预装 | 是 | 产品子类型 | Header |
| 连接类型 | Printed Circuit Board | 选择性装载 | No |
| 其他规格 | Without | 装配配置 | Without |
| 加载位置数 | All | ||
环境参数
| 测试温度 | 标准部件 - 非辉光导线 | 工作温度 | -55 – 105 °C [ -67 – 221 °F ] |
| 封装热阻 | 1.6 mm [ .063 in ] | ||
