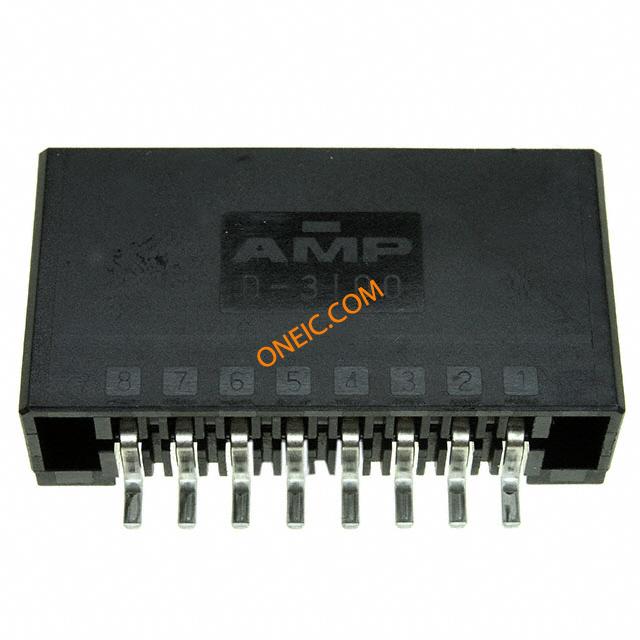

1-179188-3
| 制造商 | |
| 描述 | Conn Power HDR 8 POS 3.81mm Solder RA SMD 8 Terminal 1 Port Tube Dynamic Series Connectors CONN HEADER 8POS R/A 30GOLD SMD Headers & Wire Housings HDR 8 POS R/A 30 AU SMT Conn Power HDR 8 POS 3.81mm Solder RA SMD 8 Terminal 1 Port Tube Product Highlights:Terminate To Printed Circuit BoardHeaderTabNumber of Positions = 8KeyedSearch Keywords:wire-to-board, wire-to-wire, process computers, inverters, power, power, Dynamic Series Connectors, Dynamic Series, HMI, Human Machine Interfaces, Multiple Enclosure Connector; DYNAPAC, Dynamic, DYNAMIC H HDR ASSY SMT 8PSGL |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | A29544 | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 12 |
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 获得认可 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | UL档案号 | E28476 |
| CSA档案号 | LR7189 | 标准编号 | CSA, UL |
| CSA认证 | Certified | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 认证机构标志 | 否 | 材料阻燃等级 | UL 94V-0 |
电气参数
| UL电压 | 250 | 额定电压 | 250 |
| 供电电压 | 250 | 额定交流电压 | 250 |
| 最大额定电流 | 15 | ||
机械参数

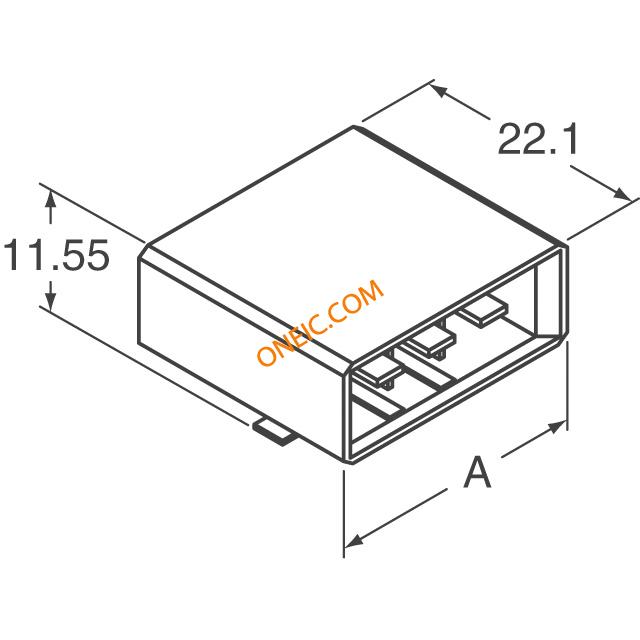

| 颜色 | Black | 间距 | 3.81 mm |
| 宽度 | 22.1 mm [ .87 in ] | 高度 | 9.35 mm [ .368 in ] |
| 长度 | 40.67 mm [ 1.6 in ] | 锁定类型 | Latch |
| 包装方式 | Bulk | 屏蔽 | 否 |
| 遮蔽类型 | Yes | 壳体颜色 | 黑色 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 柱间距 | .149 | 外壳颜色 | Black |
| 安装类型 | Surface Mount | 连接器类型 | Header, Shrouded |
| 接触镀层 | Gold (30) | 安装样式 | Surface Mount |
| 排数 | 1 | 壳体镀层 | Tin |
| 插入力 | 高 | 触头材料 | Copper Alloy |
| 壳体材料 | PPS | 安装特性 | 固定支脚 |
| 包装数量 | Tube | 面板安装类型 | 表面贴装 |
| 端接样式 | 公端 | 端接表面处理 | Gold over Nickel |
| 位数 | 8 | 兼容外壳尺寸（如TM-700等） | 母端护套 |
| 触头长度-柱 | 信号（数据）, 电源 | 安装孔直径 | 带有 |
| 典型触点布局 | 同轴 | 接触镀层厚度 | 30µin (0.76µm) |
| 静电放电屏蔽 | 不带 | ||
产品信息
| 类型 | Power | 连接器性别 | HDR |
| 系列 | D-3100S | 钥匙类型 | X |
| 可密封 | 否 | 编码、键控 | Yes |
| 预装 | 是 | 产品子类型 | Header |
| 连接类型 | Printed Circuit Board | 选择性装载 | No |
| 其他规格 | Without | 装配配置 | Without |
| 加载位置数 | All | ||
环境参数
| 测试温度 | 标准部件 - 非辉光导线 | 工作温度 | -55 – 105 °C [ -67 – 221 °F ] |
| 封装热阻 | 1.6 mm [ .063 in ] | ||
