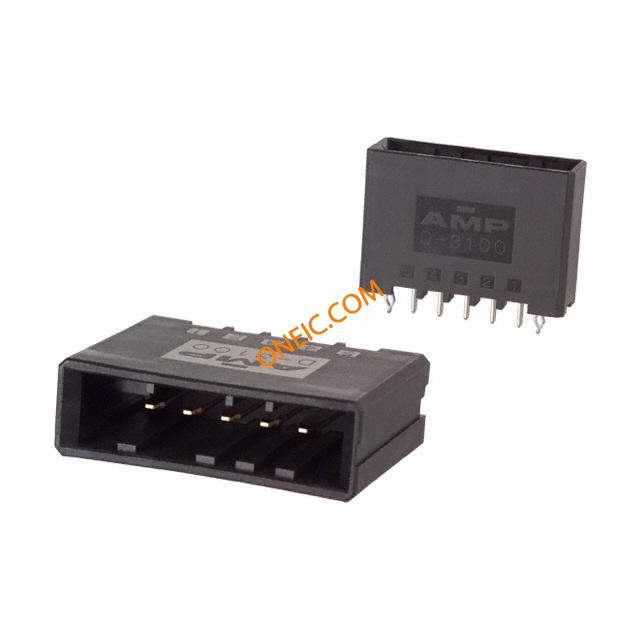

1-178315-2
| 制造商 | |
| 描述 | Conn Power M 5 POS 3.81mm Solder ST Thru-Hole 5 Terminal 1 Port Tube Dynamic Series CONN HDR 5POS VERT KEY-X 15GOLD D-3000 5 Male Straight Heavy Duty Power Connector, Through Hole,250V ac Headers & Wire Housings HDR 5 POS VERT 15 AU KEY X Dynamic Series Connectors Dynamic Series Connectors Product Highlights:Terminate To Printed Circuit BoardHeaderTabNumber of Positions = 5Mount = Board MountSearch Keywords:wire-to-board, wire-to-wire, process computers, inverters, power, power, Dynamic Series Connectors, Dynamic Series, HMI, Human Machine Interfaces, Multiple Enclosure Connector; DYNAPAC, Dynamic, Headervert5wayTAB3.81mmXkeyD-3 TE Connectivity Dynamic 3000 系列 3.81mm节距 5路 直 PCB 针座, 焊接端接 , 通孔 DYNAMIC S/ROW HDR 5P V ASSY |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | A29494 | 标准包装规格 | 17 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 17 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 获得认可 |
| 无铅定义 | Wave solder capable to 240°C / Wave solder capable to 260°C / Wave solder capabl | UL档案号 | E28476 |
| CSA档案号 | LR7189 | 标准编号 | CSA, UL |
| CSA认证 | Certified | RoHS/ELV合规状态 | RoHS compliant / ELV compliant |
| 认证机构标志 | 否 | 材料阻燃等级 | UL 94V-0 |
电气参数
| UL电压 | 250 | 额定电压 | 250.0 |
| 开关功能 | Unlatched | 供电电压 | 250 |
| 最大额定电流 | 15 | ||
机械参数
| 颜色 | Black | 间距 | 3.81 mm |
| 宽度 | 9.35 mm [ .368 in ] | 高度 | 21.6 mm [ .85 in ] |
| 长度 | 29.24 mm [ 1.15 in ] | 锁定类型 | Latch |
| 包装方式 | Bulk | 屏蔽 | 否 |
| 遮蔽类型 | Yes | 壳体颜色 | 黑色 |
| 方向 | 直 | 端接方式 | Solder |
| 触头类型 | Pin | 柱间距 | .149 |
| 外壳颜色 | Black | 安装类型 | Through Hole |
| 连接器类型 | Header | 接触镀层 | Gold |
| 安装样式 | Through Hole | 排数 | 1 |
| 壳体镀层 | Tin | 连接器样式 | Plug |
| 插入力 | 标准 | 触头材料 | Copper Alloy |
| 壳体材料 | Nylon | 安装特性 | 固定支脚 |
| 包装数量 | Tube | 面板安装类型 | 通孔 - 焊接 |
| 主要材料 | Copper Alloy | 端接排数 | 焊接 |
| 端接样式 | Through Hole | 第一触头极性 | Pin (Male) |
| 触点数 | 5 | 端接表面处理 | Gold over Nickel |
| 位数 | 5 | 兼容外壳尺寸（如TM-700等） | 母端护套 |
| 触头长度-柱 | 信号（数据）, 电源 | 安装孔直径 | 带有 |
| 典型触点布局 | 同轴 | 接触镀层厚度 | 15µin (0.38µm) |
| 触点材料 - 配合 | Gold (15) | 静电放电屏蔽 | 不带 |
产品信息
| 备注 | Solder tine section is 1.0 sq. | 类型 | Power |
| 连接器性别 | M | 系列 | D-3100S |
| 覆盖范围 | 覆盖 | 产品特性 | Board Lock, Polarizing Key |
| 钥匙类型 | X | 可密封 | 否 |
| CAD图纸 | 3D CAD Model | 编码、键控 | Yes |
| 制造商全称 | AMP | 预装 | 是 |
| 产品子类型 | Connector | 选择性装载 | No |
| 其他规格 | Printed Circuit Board | 装配配置 | Without |
| 加载位置数 | All | ||
环境参数
| 测试温度 | 标准部件 - 非辉光导线 | 工作温度 | -55 – 105 °C [ -67 – 221 °F ] |
| 封装热阻 | 1.6 mm [ .063 in ] | ||
