1-178296-5

点击放大查看

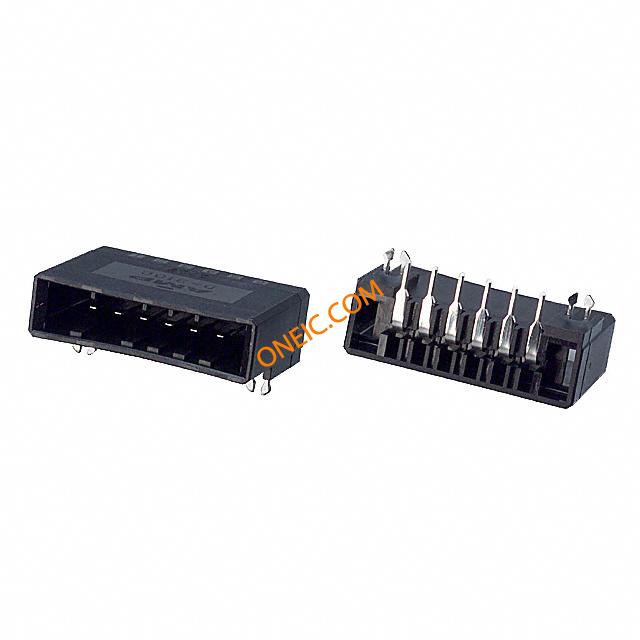

1-178296-5

制造商
描述
Conn Power HDR 6 POS 3.81mm Solder RA Thru-Hole 6 Terminal 1 Port Tube Dynamic Series Connectors CONN HDR 6POS R/A KEY-X TIN Heavy Duty Power Connectors HDR 6 POS R/A TIN KEY-X DYNAMIC 3100 HDR ASSY 6P H K/X
分类
对参数有疑问?问 AI 助手

商业参数

其他名称A29456产品类别Heavy Duty Power Connectors
标准包装数量Bulk工厂包装数量15

合规参数

RoHSLead free / RoHS CompliantUL等级获得认可
无铅定义Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder cUL档案号E28476
CSA档案号LR7189标准编号CSA, UL
CSA认证CertifiedRoHS/ELV合规状态RoHS compliant, ELV compliant
认证机构标志材料阻燃等级UL 94V-0

电气参数

UL电压250额定电压250
供电电压250额定交流电压250
最大额定电流15

机械参数

颜色Black间距0.150" (3.81mm)
宽度22.1 mm [ .87 in ]高度9.35 mm [ .368 in ]
长度33.05 mm [ 1.3 in ]锁定类型Latch
包装方式Bulk屏蔽
遮蔽类型Yes壳体颜色黑色
端接方式Solder触头类型Male Pin
柱间距3.81 [.150]外壳颜色Black
安装类型Right Angle连接器类型Header, Shrouded
接触镀层Solder安装样式Thru Hole
排数1壳体镀层Tin
插入力触头材料Copper Alloy
壳体材料Nylon安装特性固定支脚
包装数量Tube面板安装类型通孔 - 焊接
端接样式公端端接表面处理不带
位数6兼容外壳尺寸(如TM-700等)母端护套
触头长度-柱信号(数据), 电源安装孔直径带有
典型触点布局同轴接触镀层厚度78.7µin (2.00µm)
静电放电屏蔽不带

产品信息

备注Solder tine section is 1.0 sq.连接器性别Tab
系列D-3100S产品特性Board Lock, Polarizing Key
钥匙类型X可密封
编码、键控Yes预装
产品子类型Header连接类型Printed Circuit Board
选择性装载No其他规格Without
装配配置Without加载位置数All

环境参数

测试温度标准部件 - 非辉光导线工作温度-55 – 105 °C [ -67 – 221 °F ]
封装热阻1.6 mm [ .063 in ]
