1-1470109-4
| 制造商 | |
| 描述 | TWO MM HEADERS, SHROUDED, DOUBLE ROW, THRU-HOLE, VERTICAL MOUNT CONN HEADR .079" 14POS VERT TIN 2.0mm Pitch Header,Dip 14p |
| 分类 |
商业参数
| 标准包装数量 | Bag | ||
合规参数
| RoHS | Contains lead / RoHS Compliant | 标准 | CSA LR7189, UL E28476 |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 输入电阻 | 5000 | 钳位电压 | 750 |
| 最大额定电流 | 3 | 触点电压（最大） | 100 |
机械参数
| 颜色 | Natural | 间距 | 0.079" (2.00mm) |
| 包装方式 | Bulk | 壳体颜色 | 自然 |
| 引脚样式 | 正方形 | 排间距 | 0.079" (2.00mm) |
| 端接方式 | Solder | 致动器类型 | 不带 |
| 安装类型 | Through Hole | 连接器类型 | Shrouded |
| 接触镀层 | Tin | 安装样式 | 不带 |
| 排数 | 2 | 封装形式 | 不带 |
| 高度（英寸） | 0.256" (6.50mm) | 插入件材料 | 黄铜 |
| 壳体材料 | 高温热塑性塑料 | 面板安装类型 | 通孔 |
| 插针孔直径 | .1, .138 | 端接样式 | 插针 |
| 外径 | .5 mm [ .02 in ] | 端接表面处理 | 带罩 |
| 位数 | 14 | 衬套/护套类型 | 不带 |
| 典型触点布局 | 同轴 | 端子柱长度 | 3 mm [ .118 in ] |
| 接触镀层厚度 | 100µin (2.54µm) | ||
产品信息
| 系列 | AMPMODU | 产品子类型 | 连接器 |
| 选择性装载 | 否 | 加载位置数 | All |
环境参数
| 工作温度 | -25 – 85 | 封装热阻 | 1.57 mm [ .062 in ] |
相关型号
3-1470209-0
te connectivity / amp
Conn Socket Strip SKT 14 POS 2mm Solder ST Thru-Hole Tray 2mm AMPMODU CONN RCPT 14POS DL 2MM 8GOLD T/H

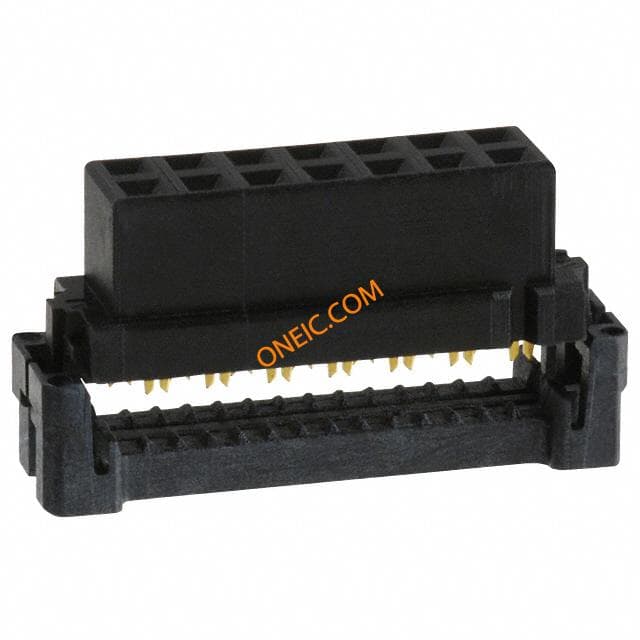

1-111626-8
