点击放大查看

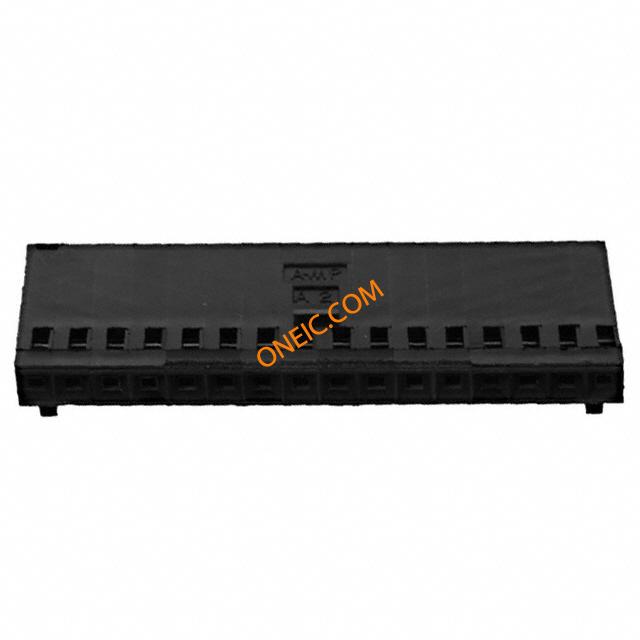

1-102241-4

制造商	TE Connectivity Ltd.
描述	Conn Housing RCP 16 POS 2.54mm Crimp ST Cable Mount .100 AMPMODU Headers, Housings & Contacts CONN HOUSING 16POS .100 POLAR AmpModu IV receptacle Housing 16 way Headers & Wire Housings 16 P HOUSING Conn Housing RCP 16 POS 2.54mm Crimp ST Cable Mount Product Highlights:HousingNot PreloadedNumber of Positions = 16Housing Type = ReceptacleNumber of Rows = SingleSearch Keywords:AMPMODU, NIC, Network Interface Cards, PC Cards, wire to board, wire to wire, TS 100 System, discrete wire, IEC 603-8, smt, signal, pcb connectors, MTE, MTE TE Connectivity AMPMODU Mod IV 系列 2.54mm 节距 16 路直母电缆安装 PCB 连接器外壳 16 MODIV HSG COMP SR .100 POL
分类	连接器解决方案矩形连接器高可靠性矩形连接器

对参数有疑问？问 AI 助手

商业参数

商标名	AMPMODU	产品类别	Headers & Wire Housings
标准包装数量	Bulk	工厂包装数量	1

合规参数

RoHS	Lead free / RoHS Compliant	标准编号	CSA LR7189, UL E28476
材料阻燃等级	UL 94V-0

电气参数

额定电压	250 VAC	开关功能	Detent Latching
供电电压	250 VAC	接触电阻	12 mΩ
输入电阻	5000	连接器阻抗	压接
最大额定电流	3 A	最小供电电压	250VAC
保护额定电压（VPR）	750 V

机械参数

颜色	Black	深度	15.24mm
间距	2.54 mm	宽度	4.62mm
高度	4.62 mm	长度	40.64mm
锁定类型	带有	包装方式	Bulk
壳体颜色	黑色	导线线规	20-32 AWG
方向	直	触头类型	Female Socket
外壳颜色	Black	安装类型	Straight
连接器类型	Receptacle	紧固类型	Locking Ramp
排数	1	插入件材料	铍铜
壳体材料	Glass Fibre Reinforced Thermoplastic	总长度	40.64 mm
包装数量	1	端接样式	插座
触点数	16	接触件端接	Crimp
位数	16	兼容外壳尺寸（如TM-700等）	公端
安装孔直径	带有	典型触点布局	同轴
静电放电屏蔽	不带

产品信息

备注	Contacts Not Provided	类型	Housing
连接器性别	RCP	系列	MOD IV
产品子类型	Wire Housings	放大器类型	带有
应用细节	Board-to-Board	适用产品/相关产品	MOD 1/2 Wire to Board Standard Pressure Contact

环境参数

测试温度

标准部件 - 非辉光导线

工作温度

- 65 C to + 105 C
