330024
| 制造商 | TE Connectivity Ltd. |

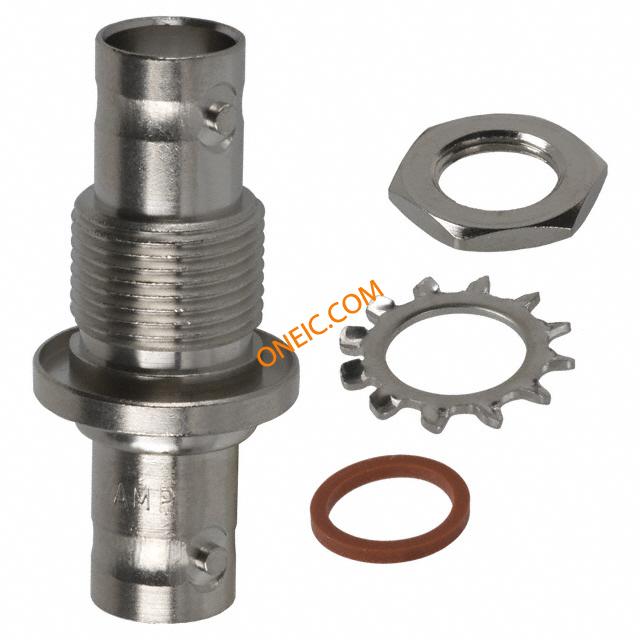

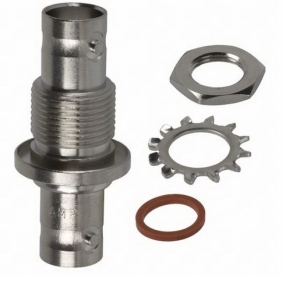

| 描述 | Conn BNC Adapter RCP/RCP 50Ohm ST Panel Mount Silver BNC RF Connectors CONN ADAPTER BNC JACK STR 50OHM RF Adapters - In Series BULKHEAD JACK JK-JK Conn BNC Adapter F/PL 50Ohm ST Panel Mount Silver Conn BNC Adapter RCP/RCP 50Ohm ST Panel Mount Silver Product Highlights:AdapterConnector Type = BNCJackNot Stacked1 PortsSearch Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 Adapter,BNC;Jack-Jack;Brass;BerylliumCopper;Silver;Teflon;Brass Jack-Jack Adapter BNC - BNC BNC BHD JACK ADAPTER |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | RF Adapters - In Series | 标准包装数量 | Bulk |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 标准 | RoHS,ELVCompliants |
| 抗辐射加固 | No | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 认证机构标志 | No |
电气参数
| 阻抗 | 50 Ohm | 隔离电源 | No |
| 隔离类型 | 否 | 转换速率 | Same Series |
| 连接器阻抗 | Without | 阻抗（最大）（Zzt） | 否 |
机械参数
| 颜色 | Silver Plating Finish | 形状 | Vertical-Unflanged Base |
| 密封型 | No | 包装方式 | Bulk |
| 绝缘类型 | Without | 本体表面处理 | Silver |
| 方向 | Straight | 触头类型 | 不带 |
| 螺母材料 | Brass | 基体材料 | Brass |
| 安装类型 | Panel Mount | 外壳镀层 | Nickel |
| 行程角度 | Straight | 连接器类型 | BNC |
| 接触镀层 | Silver | 外壳涂层 | Nickel |
| 安装样式 | Panel | 壳体镀层 | Nickel |
| 锁定特性 | 不带 | 触头材料 | Beryllium Copper |
| 壳体材料 | Brass | 总长度 | 38.1 mm |
| 面板安装类型 | Bulkhead | 主要材料 | Adapter |
| 配接方向 | Bayonet | 介电材料 | TEFLON |
| 绝缘材料 - 类型 | 不带 | 第一连接器极性 | Jack (Female) |
| 第二连接器性别 | Jack (Female) | 中心触点表面处理 | 银 |
| 中心触点镀层工艺 | Silver | 中心触点材料 | Beryllium Copper |
| 供应商器件封装 | Straight | 表面贴装焊盘尺寸 | No |
产品信息
| 备注 | Comparable UG/U Connector: 492D; If an Insulating Bushing is required, see Part | 类型 | BNC Adapter |
| 等级 | Commercial | 样式 | Straight |
| 连接器性别 | RCP/RCP | 极性 | No |
| 可密封 | 否 | 适配器类型 | Jack to Jack |
| 制造商全称 | AMP | 产品子类型 | Adapter |
| 中心极性 | Female to Female | 配置 | BNC - BNC |
| 适配器系列 | BNC to BNC | 端口数 | 1 |
| 射频系列/标准 | 330024 | 其他规格 | 不带 |
| 应用细节 | Commercial | 转换端（适配器端） | BNC Jack, Female Socket |
| 输入数量及类型 | 1 | 转换自（适配器端） | BNC Jack, Female Socket |
