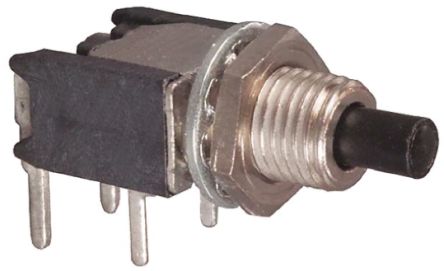

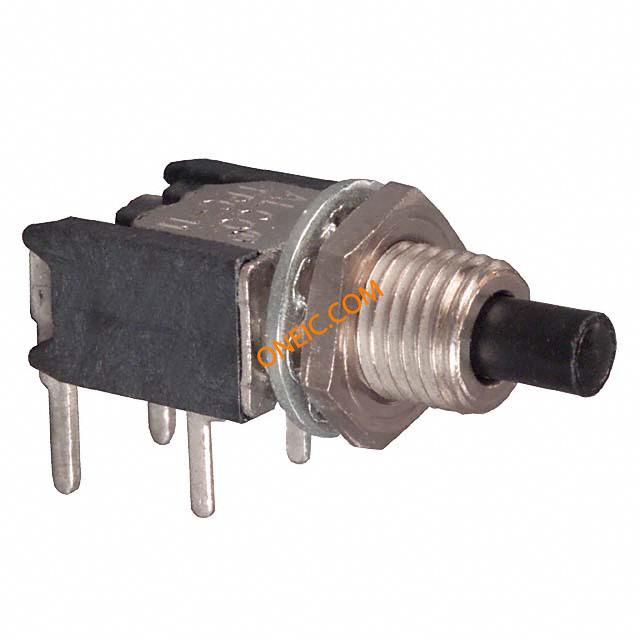

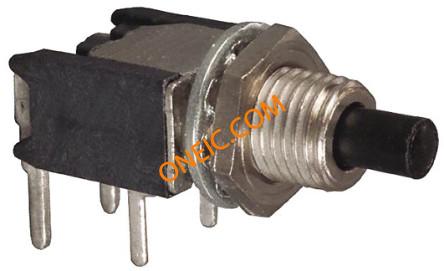

TPC11CGRA0
| 制造商 | |
| 描述 | Pushbutton Switches SPST R/A MOM .4VA SWITCH PUSH SPST-NO 0.4VA 20V Pushbutton switch SPST TPC series Switch Push Button N.O. SPST Round Plunger 20VAC 20VDC 0.4VA Momentary Contact PC Pins Panel Mount/Through Hole Loose Piece Switch Push Button N.O. SPST Round Plunger 20VAC 20VDC 0.4VA Momentary Contact PC Pins Panel Mount/Through Hole Loose Piece Product Highlights:Switch - MechanicalNot TactileSingle Pole - Single Throw Configuration (Pole-Throw)Contact Rating = 0.4VAOperating Function = Normally Open, Momentary TE Connectivity 黑色 单刀单掷 PCB 瞬间 按钮开关, 0.4 A@ 20 V TPC11CGRA0=SW P/B NON-OPEN |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 84 Days | 子类别 | Switch Push Button |
| 零件号别名 | 1437572-7 | 产品类别 | Pushbutton Switches |
| 标准包装数量 | 25 | 工厂包装数量 | 25 |
合规参数
| RoHS | Contains lead / RoHS non-compliant | ESD保护 | 不带 |
电气参数
| 电路 | SPST-NO | 额定功率 | 0.4 VA |
| 额定电压 | 20V | 最大频率 | 单极 - 单掷 |
| 开关功能 | Off-Mom | 元件数量 | 单 |
| 额定直流电压 | 20 | 最大额定电流 | 0.4VA (AC/DC) |
| 开关功能/额定值 | Momentary | 触点额定电流 | 0.4 VA |
| 连接器类型 - 电压输入 | 镍打底镀金 | 发光面（LES） | 否 |
机械参数
| 宽度 | 3.81 mm [ .15 in ] | 高度 | 否 |
| 密封型 | 否 | 包装方式 | Loose Piece |
| 螺纹尺寸 | 10-48 UNS-2A | 触点形式 | SPST |
| 致动器类型 | Round, Plunger | 安装类型 | Panel Mount, Right Angle, Rear |
| 端子类型 | Solder | 执行器颜色 | Black |
| 衬套螺纹 | 10-48 | 连接器类型 | 焊接 |
| 接触镀层 | Gold | 安装样式 | Through Hole |
| 驱动力 | 260 g [ 9.178 oz ] | 执行器长度 | 3.48 mm [ .137 in ] |
| 插入件材料 | 铜合金 | 触头材料 | Gold Plated Copper Alloy |
| 壳体材料 | Polyester | 执行器材料 | 聚酰胺 |
| 端接样式 | PC Pin | 按钮样式/尺寸 | 扩展型 |
| 按钮/帽颜色 | Black | 衬套/护套类型 | 螺纹 |
| 典型触点布局 | SPST | 面板开孔尺寸（外形） | Circular - 4.83mm Dia |
| 外壳与棱镜材料 | 聚酯 | ||
产品信息
| 备注 | 无中心端子 | 类型 | Standard |
| 系列 | TPC | 功能 | Y |
| 开关类型 | 按钮 | 产品子类型 | 开关 |
| 电气寿命 | 100,000 Cycles | 联数 | 否 |
| 行业别名 | 1437572-7, TPC11CGRA0 | 其他规格 | 不带 |
环境参数
| 密封等级 | Epoxy | 防护等级 | 否 |
| 测试温度 | 高 | 工作温度 | -30°C ~ 65°C |
