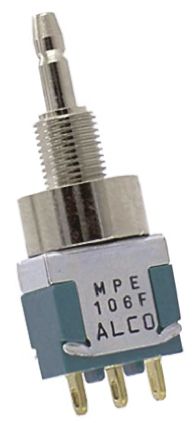

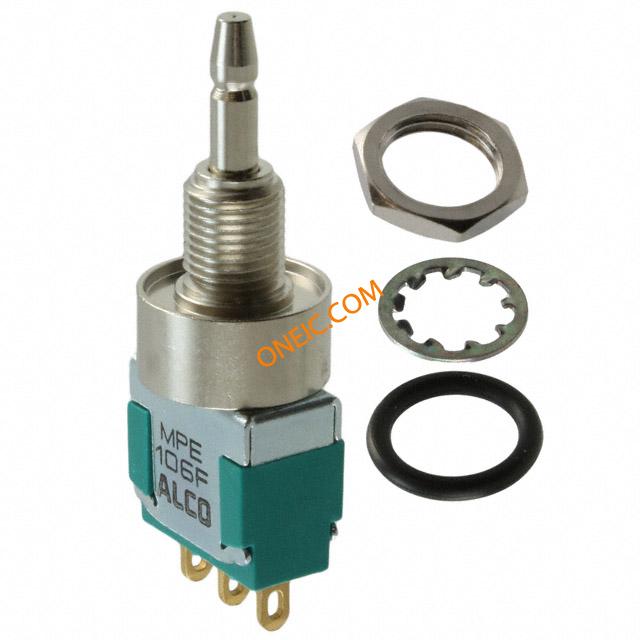

MPE106F
| 制造商 | TE Connectivity Ltd. |
| 描述 | Switch Push Button SPDT Plunger 6A 250VAC Momentary Contact Wire Lug Panel Mount SWITCH PUSHBUTTON SPDT 6A 125V Switch,Pushbutton,PanelMount,1000V(RMS) Pushbutton Switches SPDT MOM SPLSHPRF Switch Push Button SPDT Plunger 6A 250VAC Momentary Contact Wire Lug Panel Mount Product Highlights:SwitchNot TactileSingle Pole - Double Throw Configuration (Pole-Throw)Contact Rating = 6AProcess Sealed Switch,Pushbutton;PanelMount;1000V(RMS)(Min.);6A;WireLug;Thermoset TE Connectivity 单刀双掷 面板安装 Off-(On) 按钮开关, 4 A，6 A MPE106F=SWITCH PUSH BUTTON WAT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 101 Days | 子类别 | Switch Push Button |
| 零件号别名 | 4-1437567-3 | 产品类别 | Pushbutton Switches |
| 标准包装数量 | Bulk | 工厂包装数量 | 25 |
合规参数
| RoHS | Lead free / RoHS Compliant | 标准 | ULRecognized,CSACertified |
| 零件状态 | 4-1437567-3 | ESD保护 | 不带 |
电气参数
| 电路 | SPDT | 操作方式 | Off(On) |
| 额定电压 | 125V | 最大频率 | 单极 - 双掷 |
| 极数 | 1 | 开关功能 | On-Mom |
| 供电电压 | 125, 250 | 元件数量 | 单 |
| 额定直流电压 | 28 | 介电强度 | 1000VAC |
| 最大额定电流 | 6@125VAC A | 绝缘电阻 | 1000Megohms |
| 最小输入电压 | 250 V | 开关功能/额定值 | Off-(On) |
| 触点额定电流 | 4 A, 6 A | 连接器类型 - 电压输入 | 银包镀金 |
| 发光面（LES） | 否 | ||
机械参数
| 高度 | 否 | 密封型 | 否 |
| 包装方式 | Bulk | 端接方式 | SolderLugs |
| 螺纹尺寸 | 1/4-40 UNS-2A | 触点形式 | SPDT |
| 致动器类型 | Plunger for Cap | 安装类型 | Panel Mount |
| 端子类型 | Wire Lug | 衬套螺纹 | 1/4-40 |
| 连接器类型 | 线焊片 | 接触镀层 | Silver |
| 安装样式 | Panel | 外壳材料（壳体） | Thermoset |
| 驱动力 | 590 – 1224 g [ 20.8 – 43.18 oz ] | 执行器长度 | 12.19 mm [ .48 in ] |
| 插入件材料 | 银包铜 | 触头材料 | Silver Clad Copper/Gold Flash |
| 壳体材料 | Thermoset | 执行器材料 | 镀镍铜合金 |
| 端接样式 | Solder Lug | 按钮样式/尺寸 | Plunger |
| 位数 | 2 | 衬套/护套类型 | 螺纹 |
| 安装孔直径 | 0.25In. | 开关驱动电平 | SPDT |
| 典型触点布局 | SPDT | 面板开孔尺寸（外形） | Circular - 6.35mm Dia |
| 外壳与棱镜材料 | 热固材料 | ||
产品信息
| 备注 | 肩部和内侧可移动轴上的 O 型环提供防溅密封件。, 订购帽型号 C22 或 C23。 | 类型 | Standard |
| 系列 | MPE | 功能 | Y |
| 开关类型 | 按钮 | 产品子类型 | 开关 |
| 电气寿命 | 50,000 Cycles | 联数 | 否 |
| 行业别名 | 4-1437567-3, MPE106F | 其他规格 | 不带 |
环境参数
| 密封等级 | Molded | 防护等级 | Splash Proof |
| 测试温度 | 标准 | 工作温度 | -20 to 80 °C |
