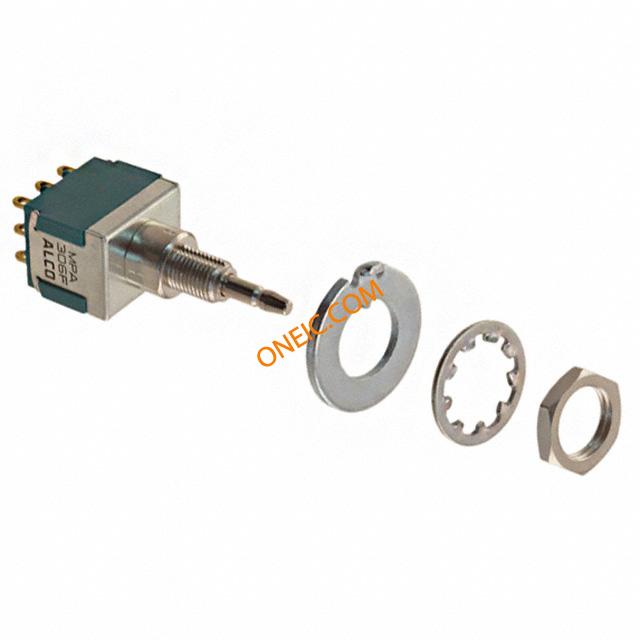

MPA306F
| 制造商 | TE Connectivity Ltd. |
| 描述 | Pushbutton Switches 3PDT MOM P/B SWITCH SWITCH PUSHBUTTON 3PDT 6A 125V MPA306F=SW P/B MOM 3PDT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 3-1437567-6 | 产品类别 | Pushbutton Switches |
| 标准包装数量 | 25 | 工厂包装数量 | 25 |
合规参数
| RoHS | RoHS Compliant | ESD保护 | 不带 |
电气参数
| 电路 | 3PDT | 额定电压 | 250 V |
| 最大频率 | 三极 - 双掷 | 开关功能 | MOMENTARY |
| 供电电压 | 125, 250 | 元件数量 | 单 |
| 额定直流电压 | 28 | 最大额定电流 | 6 A |
| 开关功能/额定值 | 瞬时 | 连接器类型 - 电压输入 | 银包镀金 |
| 发光面（LES） | 否 | ||
机械参数
| 高度 | 否 | 密封型 | 否 |
| 包装方式 | Bulk | 螺纹尺寸 | 1/4-40 UNS-2A |
| 触点形式 | 3PDT | 致动器类型 | Plunger for Cap |
| 安装类型 | Panel Mount, Rear | 衬套螺纹 | 1/4-40 |
| 接触镀层 | Silver | 安装样式 | Panel |
| 驱动力 | 590 – 1224 g [ 20.8 – 43.18 oz ] | 执行器长度 | 12.19 mm [ .48 in ] |
| 插入件材料 | 银包铜 | 壳体材料 | Thermoset |
| 执行器材料 | 镀镍铜合金 | 端接样式 | Wire Lug |
| 按钮样式/尺寸 | 扩展型 | 衬套/护套类型 | 螺纹 |
| 面板开孔尺寸（外形） | Circular - 6.35mm Dia | 外壳与棱镜材料 | 热固材料 |
产品信息
| 备注 | 订购帽型号 C22 或 C23。 | 类型 | Standard |
| 系列 | MPA6 | 开关类型 | 按钮 |
| 照明类型 | Not Illuminated | 产品子类型 | 开关 |
| 电气寿命 | 50,000 Cycles | 联数 | 否 |
| 其他规格 | 不带 | ||
环境参数
| 密封等级 | Molded | 防护等级 | 否 |
| 测试温度 | 标准 | 工作温度 | -20°C ~ 80°C |
