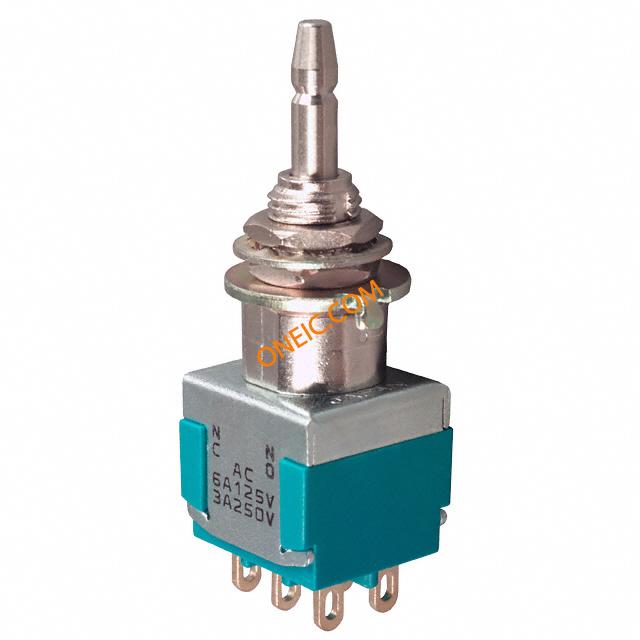

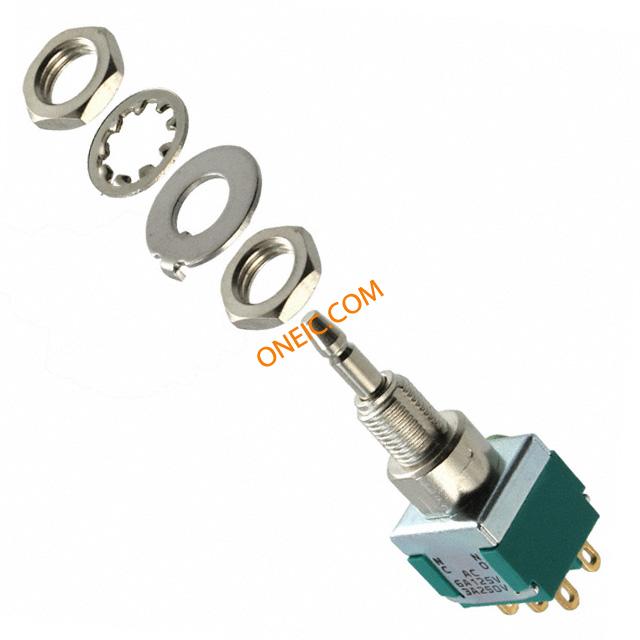

MPA206R
| 制造商 | TE Connectivity Ltd. |
| 描述 | Switch Push Button ON OFF DPDT Round Plunger 6A 250VAC Momentary Contact Wire Lug Panel Mount Loose Piece SWITCH PUSHBUTTON DPDT 6A 125V Switch,Pushbutton,PanelMount,1000V(RMS) Pushbutton Switches DPDT MOM PANEL MT Switch Push Button ON OFF DPDT Round Plunger 6A 250VAC Momentary Contact Wire Lug Panel Mount Loose Piece Product Highlights:SwitchNot TactileDouble Pole - Double Throw Configuration (Pole-Throw)Contact Rating = 6AOperating Function = Momentary Switch,Pushbutton;PanelMount;1000V(RMS)(Min.);6A;WireLug;Thermoset MPA206R=SW P/B MOM DPDT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 101 Days | 子类别 | Switch Push Button |
| 零件号别名 | 3-1437567-3 | 产品类别 | Pushbutton Switches |
| 标准包装数量 | Bulk | 工厂包装数量 | 25 |
合规参数
| RoHS | Lead free / RoHS Compliant | ESD保护 | 不带 |
电气参数
| 电路 | DPDT | 操作方式 | On-Momentary |
| 额定电压 | 125V | 最大频率 | 双极 - 双掷 |
| 极数 | 2 | 开关功能 | On-Mom |
| 供电电压 | 125, 250 | 元件数量 | 单 |
| 额定直流电压 | 28 | 介电强度 | 1000VAC |
| 最大额定电流 | 6@125VAC A | 最小输入电压 | 250 V |
| 开关功能/额定值 | ON OFF | 触点额定电流 | 4 A, 6 A |
| 连接器类型 - 电压输入 | 银包镀金 | 发光面（LES） | 否 |
机械参数
| 高度 | 否 | 密封型 | 否 |
| 包装方式 | Loose Piece | 端接方式 | SolderLugs |
| 螺纹尺寸 | 1/4-40 UNS-2A | 触点形式 | DPDT |
| 致动器类型 | Plunger for Cap | 安装类型 | Panel Mount |
| 端子类型 | Wire Lug | 衬套螺纹 | 1/4-40 |
| 接触镀层 | Silver | 安装样式 | Panel |
| 驱动力 | 590 – 1224 g [ 20.8 – 43.18 oz ] | 执行器长度 | 13.97 mm [ .55 in ] |
| 插入件材料 | 银包铜 | 触头材料 | Silver Clad Copper/Gold Flash |
| 壳体材料 | Thermoset | 执行器材料 | 镀镍铜合金 |
| 端接样式 | Solder Lug | 按钮样式/尺寸 | Round Plunger |
| 位数 | 2 | 衬套/护套类型 | 螺纹 |
| 安装孔直径 | 0.25In. | 开关驱动电平 | DPDT |
| 典型触点布局 | DPDT | 面板开孔尺寸（外形） | Circular - 6.35mm Dia |
| 外壳与棱镜材料 | 热固材料 | ||
产品信息
| 备注 | 订购帽型号 C22 或 C23。 | 类型 | Standard |
| 系列 | MPA6 | 开关类型 | 按钮 |
| 产品子类型 | 开关 | 电气寿命 | 50,000 Cycles |
| 联数 | 否 | 行业别名 | 3-1437567-3, MPA206R |
| 其他规格 | 不带 | ||
环境参数
| 密封等级 | Molded | 防护等级 | 否 |
| 测试温度 | 标准 | 工作温度 | -20 to 80 °C |
