点击放大查看

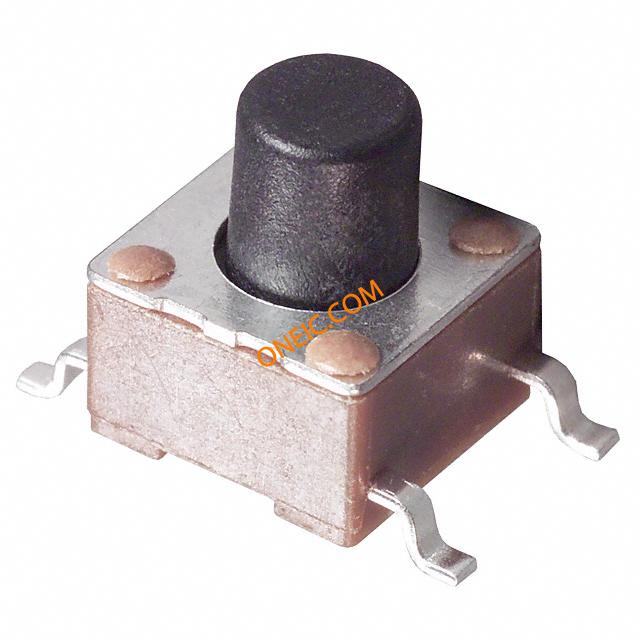

FSM6JSMA
| 制造商 | TE Connectivity Ltd. |
| 描述 | Tactile Switches SPDT OFF(ON) GLWING SMT PB TACT SWITCH SWITCH TACTILE SPST-NO 0.05A 12V Switch Tactile OFF (ON) Round Button Gull Wing 0.05A 12VDC 1.57N SMD Bulk Switch Tactile OFF (ON) Round Button Gull Wing 0.05A 12VDC 1.57N SMD Bulk Product Highlights:Switch - MechanicalTactileSingle Pole - Single Throw Configuration (Pole-Throw)Contact Rating = 50mAOperating Function = Off [On] SWITCH, SPNO, 0.05A, 24V, SMD Switch,Tactile,50mA,SPST,Pushbutton,Off[On] FSM6JSMA=SMT,TACTILE,PB SWITCH |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 87 Days | 子类别 | Switch Tactile |
| 零件号别名 | 4-1437565-9 | 产品类别 | Tactile Switches |
| 标准包装数量 | 750 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85365007 |
| 零件状态 | 4-1437565-9 | ||
电气参数
| 电路 | SPST-NO | 操作方式 | Off(On) |
| 额定电压 | 24 V | 开关功能 | Off-Mom |
| 接触电阻 | :100mohm | 介电强度 | :500VAC |
| 最大额定电流 | 50 mA | 最大触点电流 | :50mA |
| 绝缘电阻 | :100Mohm | 开关功能/额定值 | :Off-(On) |
| 最小供电电压 | :1VDC | 触点额定值 @ 电压 | 0.05A @ 12VDC |
| 连接器类型 - 电压输入 | :Solder | 供电电压 (Vcc/Vdd) | :24V |
机械参数
| 深度 | :6mm | 宽度 | :6mm |
| 长度 | :7mm | 重量 | 0.049 |
| 外形尺寸(长x宽) | 6.00mm x 6.00mm | 材料（通用） | :PPS |
| 包装方式 | Bulk | 端接方式 | SMT |
| 触点形式 | SPST | 致动器类型 | Standard |
| 安装类型 | Surface Mount | 开关行程 | 0.25mm |
| 连接器类型 | No | 安装样式 | SMD/SMT |
| 操作力 | 160gf | 执行器材料 | Polyphenylene Sulfide (PPS) |
| 端接样式 | Gull Wing | 连接器颜色 | :Black |
| 执行器方向 | Top Actuated | 按钮/帽颜色 | :Black |
| 开关驱动电平 | :Raised | 典型触点布局 | :SPST-NO |

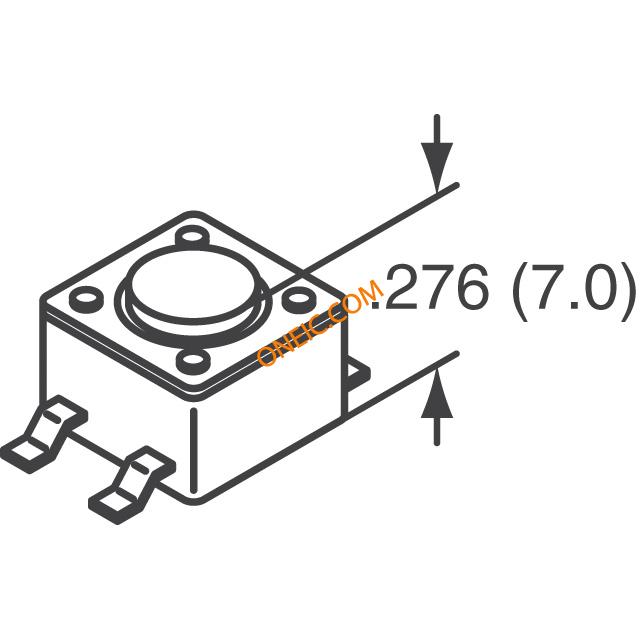

| 执行器距PCB垂直高度 | 7.00mm | ||
产品信息
| 类型 | Tactile | 系列 | :FSM |
| 照明类型 | Non-Illuminated | 行业别名 | 4-1437565-9, FSM6JSMA |
环境参数
| 机械寿命 | 100,000 Cycles | 开关次数 | :100000 |
| 工作温度 | -35°C ~ 85°C | ||
