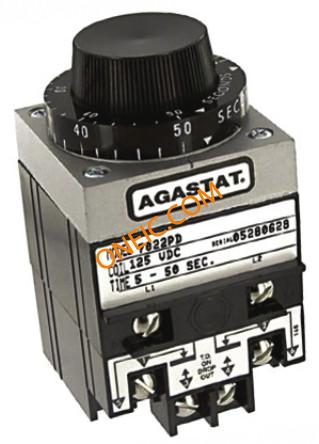

点击放大查看
7022PD
| 制造商 | |
| 描述 | Time Delay & Timing Relays 2PDT OFF-DELAY 125VDC 5-50 SECONDS Relay,Electropneumatic,Timing,OffDelay Relay;Electropneumatic;Timing;Off Delay;DPDT;Ctrl-V 125DC;5-50 sec. Relay;Electropneumatic;Timing;OffDelay;DPDT;Ctrl-V125DC;5-50sec. 7022PD=RLY,STD,OFF,2P,125VDC,5 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 2-1423164-2 | 产品类别 | Time Delay & Timing Relays |
合规参数
| RoHS | No | 标准 | UL,CSA,CE |
| 零件状态 | 2-1423164-2 | ||
电气参数
| 精度 | ±5%(Max.) | 操作方式 | 关断延迟 |
| 延迟时间 | 5 - 50 秒 | 定时器类型 | OffDelay |
| 量程（°/s） | 5 s to 50 s | 最大电压 | 30 V dc, 600 V ac |
| 工作模式 | Off Delay | 额定电压 | 240,600/30VAC/VDC |
| 供电电压 | 125 VDC | 连接器阻抗 | 2 Form C，DPDT，2 C/O |
| 最大额定电流 | 15 A | 开关功能/额定值 | DPDT |
| 触点额定值 @ 电压 | 10 A at 240 VAC | 供电电压 (Vcc/Vdd) | 125 |
| 开关时间（Ton, Toff）（最大） | 5 – 50 | 驱动电压（最大Rds On，最小Rds On） | 125VDC |
机械参数
| 深度 | 2.832in | 宽度 | 2.572in |
| 长度 | 4.523in | 端接方式 | Screw |
| 触点形式 | 2 Form C (DPDT-BM) | 致动器类型 | 直流 |
| 安装类型 | Panel | 端子类型 | Screw |
| 安装样式 | Panel | 尺寸/外形 | 4.523in.Lx2.572in.Wx2.832in.H |
| 端接样式 | Screw | 面板尺寸 | 114.8 x 65.3 x 71.9 mm [ 4.523 x 2.572 x 2.832 in ] |
产品信息
| 功能 | Timing | 继电器类型 | Electropneumatic |
| 制造商全称 | 7000Series | 产品子类型 | 机电式继电器 |
| 控制方式 | 旋钮 | 其他规格 | ±5% |
环境参数
| 工作范围 | 5 → 50 s | 工作温度 | +75°C |
| 可用温度范围 | -30to+75°C | ||
