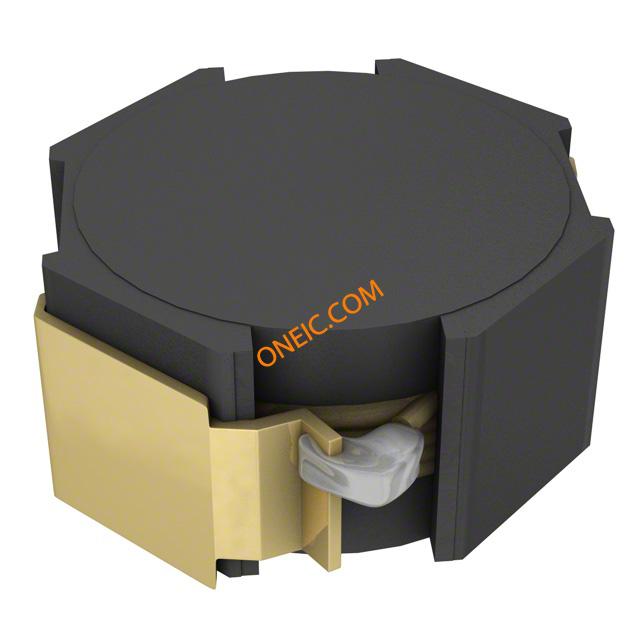

VLF10045T-330M2R3

制造商	TDK Corporation
描述	Ind Power Shielded Wirewound 33uH 20% 100KHz 2.6A T/R INDUCTOR POWER 33UH 2.3A SMD Fixed Inductors 33uH 20% Inductor Power Shielded Wirewound 33uH 20% 100KHz 2.6A 81mOhm DCR T/R INDUCTOR, POWER LINE, 33UH, 2.3A
分类	电感元件固定电感器固定电感器

对参数有疑问？问 AI 助手

商业参数

最小起订量	500	产品	Power Inductor
单位包装	500	其他名称	445-3581-1
标准包装规格	500	产品类别	Fixed Inductors
标准包装数量	Tape & Reel	工厂包装数量	500

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85045020	抗辐射加固	No
军用标准	Not Required

电气参数

核心类型	:Shielded	阻抗	Not Required ohm
容差	20 %	电感量	33 uH
量程（°/s）	:TDK - VLF Series	测试频率	100kHz
电感量范围	:± 20%	直流电阻（DCR）	81 mOhm Max
最大额定电流	2.6(Typ) A	直流电阻（DCR）（最大）	:0.081ohm
饱和电流（Isat）	:2.3A	串联饱和电流	2.3A
直流正向电流（If）（最大）	2300 mA	初始电阻（最小）	81 mOhm
通态电流（It (RMS)）（最大）	:2.6A

机械参数

深度	10.1 mm	宽度	9.7 mm
高度	4.5 mm	重量	0.0013
直径	Not Required mm	包装方式	Tape & Reel (TR)
屏蔽	Shielded	安装类型	Surface Mount
引脚数	:2	封装形式	10.4 X 10.1 X 4.5
总长度	10.4 mm	尺寸/外形	0.394" L x 0.382" W (10.00mm x 9.70mm)
端接样式	SMD/SMT	总体尺寸	:10mm x 9.7mm x 4.5mm

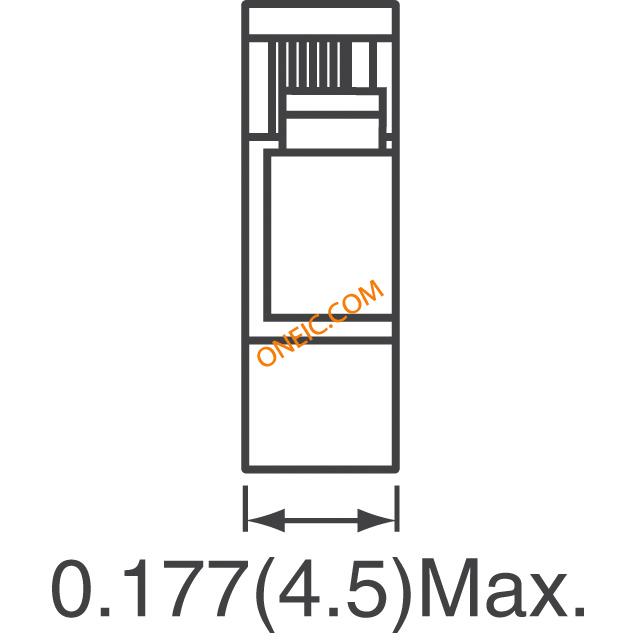

安装高度（最大）	0.177" (4.50mm)

产品信息

类型	Power	系列	VLF
技术	Wirewound	失效率	Not Required

环境参数

工作温度

-40°C ~ 105°C

文档与媒体

PDF 文档

VLF10045 Series
