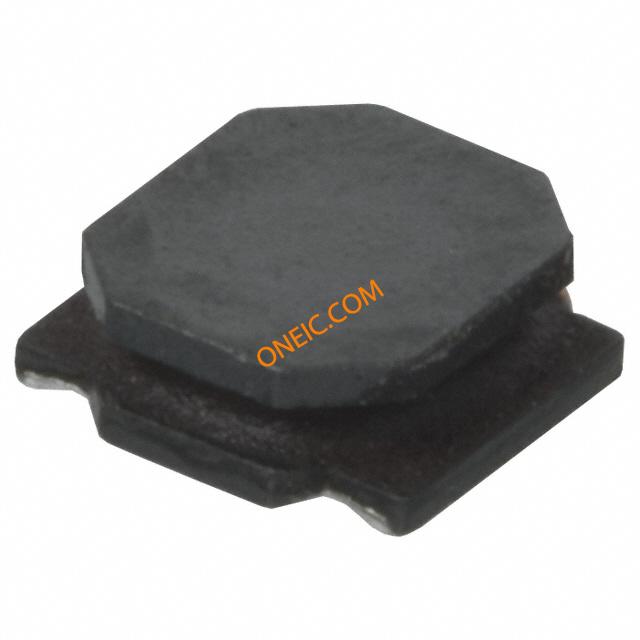

NR3012T4R7M
| 制造商 | TAIYO YUDEN CO., LTD. |
| 描述 | Ind Power Shielded Wirewound 4.7uH 20% 100KHz Ferrite 980mA 1212 T/R INDUCTOR 4.7UH 20% SMD Fixed Inductors WIREWND PWR INDCTR 3X3MM 4.7uH 20% INDUCTOR, SHIELDED, 4.7UH, 770MA, SMD |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Power Inductors | 其他名称 | 587-1643-1 |
| 标准包装数量 | Tape & Reel | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85045095 |
电气参数
| 核心类型 | :Shielded | 容差 | 20 % |
| 电感量 | 4.7 uH | 量程（°/s） | :TAIYO YUDEN - NR Series |
| 测试频率 | 100kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 156 mOhm Max | 最大额定电流 | 980 mA |
| 直流电阻（DCR）（最大） | :0.13ohm | 自谐振频率 | 48MHz |
| 串联饱和电流 | 770mA | 初始电阻（最小） | 156 mOhm |
| 通态电流（It (RMS)）（最大） | :980mA | ||
机械参数
| 宽度 | 3 mm | 高度 | 1.2 mm |
| 重量 | 0 | 包装方式 | Tape & Reel (TR) |
| 屏蔽 | Shielded | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 封装形式 | 1212 |
| 磁芯材质 | Ferrite | 尺寸/外形 | 0.118" L x 0.118" W (3.00mm x 3.00mm) |

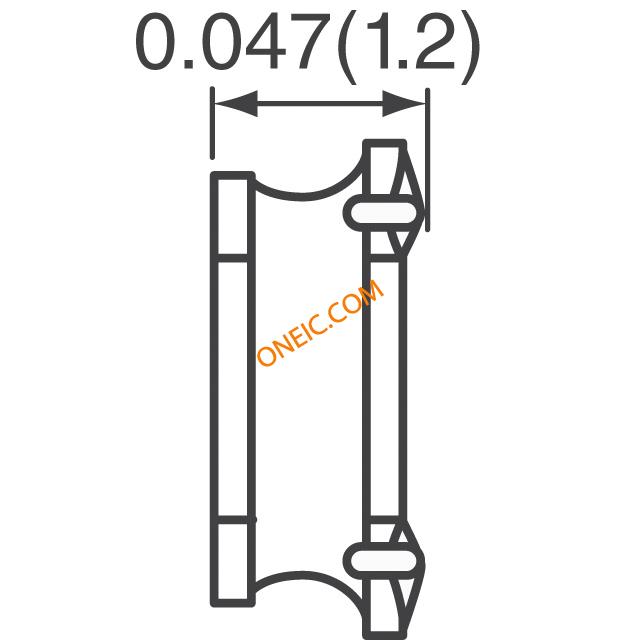

| 端接样式 | SMD/SMT | 安装高度（最大） | 0.047" (1.20mm) |
产品信息
| 类型 | Power | 系列 | NR |
环境参数
| 工作温度 | -25°C ~ 120°C | ||
