USBLC6-2SC6

制造商	STMicroelectronics N.V.
描述	ESD Suppressor Diode Arrays 15KV 6-Pin SOT-23 T/R USB ESD PROTECTION SOT23-6L TVS DIODE 5.25VWM 17VC SOT23-6 TVS Diode Array Uni-Directional USBLC6-2SC6 17V, SOT-23 6-Pin TVS Diode Arrays ESD Protection Low Cap ESD PROTECTION, 3.5PF, 17V, SOT23 USBLC6-2SC6 Integrated circuit: ESD protection; SOT23-6 TVS diode, 1.1 V SOT-23-6L, USBLC6-2SC6, ST STMicroelectronics 单向 TVS 二极管阵列, 17V, 6针 SOT-23封装 ESD Suppressors / TVS Diodes ESD Protection Low Cap
分类	电路保护解决方案TVS压敏电阻和MOVESD抑制器

对参数有疑问？问 AI 助手

商业参数

最小起订量	1	单位包装	3000
其他名称	497-5235-1	产品类别	TVS Diode Arrays
标准包装数量	Tape & Reel	工厂包装数量	3000
标准封装名称	SOT-23

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
汽车级	NO	抗辐射加固	No
ESD保护	15@Air Gap/15@Contact Disc	无铅定义	RoHS-conform

电气参数

通道数	2 Channels	数据速率	:480Mbps
电容	3.5 pF	额定电压	5 V
浪涌电流	5 A	供电电压	5.25V
漏电流	0.15uA	工作电压	5V
元件数量	2	钳位电压	17 V
跳闸电流	1 mA	二极管配置	:SOT-23
击穿电压	6V	触点电压（最大）	5V
电源线保护	Yes	双向通道数	2
最小供电电压	5 V	峰值脉冲电流（8/20µs）	5 A
反向漏电流 @ Vr	0.15 uA	峰值脉冲电流（10/1000µs）	5A (8/20µs)
反向关断电压（典型）	5 V

机械参数

深度	1.75 mm	高度	1.3 mm
重量	0.0004	包装方式	Tape and Reel
引脚样式	Gull-wing	端接方式	:SMD
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:6	封装形式	SOT23-6L
锁定特性	Diode Arrays	材料表面处理	:-
总长度	3.05 mm	包装数量	SOT-23
尺寸/外形	1.75 (Max) mm W x 3.05 (Max) mm L	端接样式	SMD/SMT
位数	6	供应商器件封装	SOT-23-6

产品信息

SPG	3000	USB	:2.0
类型	Diode Arrays	系列	USBLC6-2
产品特性	very low capacitance	极性	Bidirectional
基本单元	:6	匹配码	USBLC6-2SC6
二极管类型	:Low Capacitance, ESD Protection	应用	Ethernet
配置	Dual	端口方向	Uni-Directional
单元数量	1	标准交期	16 weeks

环境参数

工作温度

-40 °C

结工作温度

125C

文档与媒体

PDF 文档

SOT23,323 Copper Wire Qualification 03/Jul/2013

PDF 文档

CD00050750.pdf

PDF 文档

USBLC6-2

PDF 文档

1690354.pdf

相关型号

SP3003-02JTG

Littelfuse

TVS Diode Arrays 2 Ch 8kV 0.65pF SPA ESD Suppressor Diode Arrays ±15KV 5-Pin SC-70 T/R ESD Protection ARRAY SC70-5 TVS DIODE 6VWM 15VC SC705 ESD Suppressor Diode Arrays ?15KV 5-Pin SC-70 T/R DIODE, TVS, AVAL, 2 CH, SC70-5 DIODE, TVS, 6V, SC-70, FULL REEL Littelfuse 单向 TVS 二极管阵列, 15V, 5针 SC-70封装

¥2.1080

详情

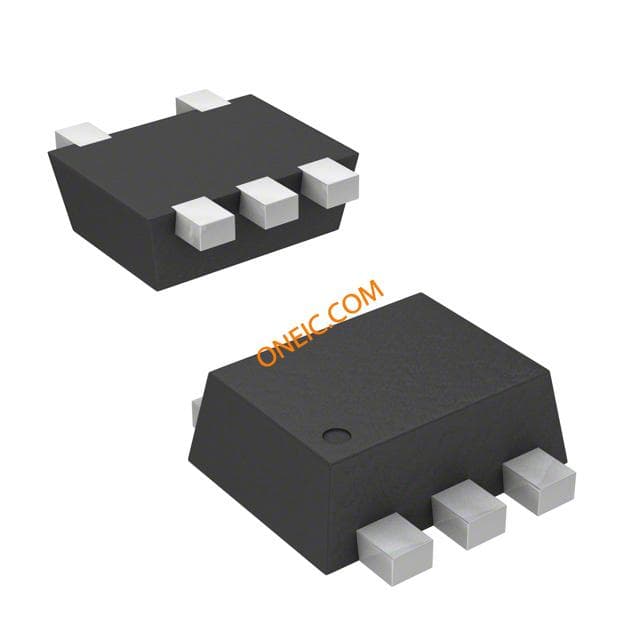

SP3003-02XTG
