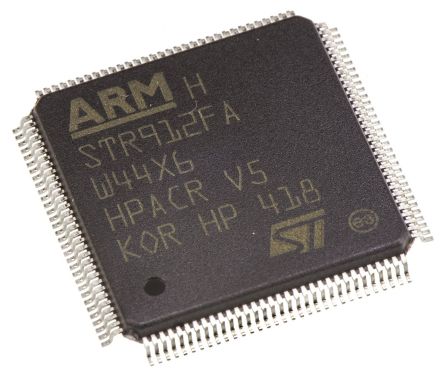

STR912FAW44X6
| 制造商 | |
| 描述 | MCU 16-bit/32-bit STR9 ARM966E-S RISC 512KB Flash 1.8V/3.3V 128-Pin LQFP Tray ARM Microcontrollers - MCU 32 MCU 256 96RAM ETHERNET USB CAN ARM 9 512K LQFP128 85°C MCU ARM9 512KB FLASH 128LQFP STR912FAW44X6, 16, 32 bit Microcontroller ARM966E-S 96MHz 32, 512kb Flash, 96kb RAM, USB CAN I2C SPI 128-Pin LQFP IC, 32BIT MCU, ARM9, 96MHZ, LQFP-128 Microcontroller 32 Bit 512 kByte LQFP-128, STR912FAW44X6, ST STMicroelectronics STR9 系列 16/32 bit ARM966E-S MCU, 96MHz, 32 kB，512 kB ROM 闪存, 96 kB RAM, 1xUSB, 128针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1 | 单位包装 | 90 |
| 其他名称 | 497-6284 | 产品类别 | ARM Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 90 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85423190 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 认证机构 | No |
电气参数
| 转速 | 96 MHz | 定时器 | 4 x 16 bit |
| 以太网 | 1 | RAM 大小 | 96 KB |
| 内核大小 | 32-Bit | 核心类型 | ARM966E-S |
| 频率 | 96 MHz | 接口 | CAN/Ethernet/I2C/SPI/UART/USB |
| 时钟速率 | 96 MHz | 分辨率 | 16bit |
| 存储器容量 | 96 KB | 存储器类型 | FLASH |
| I/O 数量 | 80 | 位数 | 10 |
| 额定电压 | 1.65 → 2 V, 2.7 → 3.6 V | 时钟频率 | :96MHz |
| 数据转换器 | A/D 8x10b | 最大频率 | 96MHz |
| DAC数量 | 11 | 振荡器类型 | Internal |
| 串行协议 | 3 | 供电电压 | 1.8|3.3 V |
| 数字I/O线数 | 80pins | RS-232（422、485） | 1 |
| 分辨率（位） | 10Bit | 通道数量 | 2 |
| 程序存储器大小 | 512 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 8 | 最小输入电压 | 3.6V |
| 最小供电电压 | 1.65/1.77/2.5/2.7 V | 频率（中心/带宽） | 16bit |
| 供电电压 (Vcc/Vdd) | 1.65 V ~ 2 V | ||
机械参数
| 宽度 | 14.2mm | 高度 | 1.45mm |
| 长度 | 14 mm | 重量 | 0.001 |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :128 | 封装形式 | 128LQFP |
| 冷却的封装 | LQFP | 材料表面处理 | :- |
| 总长度 | 14 | 包装数量 | LQFP |
| 尺寸/外形 | 14.2 x 14.2 x 1.45mm | 位数 | 128 |
| 外壳尺寸-插件 | 1.4 | 核心数/总线宽度 | 16|32 Bit |
| 脉冲宽度失真（最大） | 4(4 x 16 bit) | ||
产品信息
| SPI | 2 | USB | 1 |
| 系列 | STR912x | 产品特性 | CAN Controller |
| 协议 | 2 | 匹配码 | STR912FAW44X6 |
| CAN编号 | 1 | SPI编号 | 2 |
| 片内RAM（通道数×位宽） | 8-chx10-bit | 外设 | Brown-out Detect/Reset, DMA, Motor Control PWM, POR, PWM, WDT |
| 架构 | RISC | 连接性 | CAN, EBI/EMI, Ethernet, I²C, IrDA, Microwire, SPI, SSI, SSP, UART/USART, USB |
| 可编程性 | Yes | 核心处理器 | ARM9® |
| 定时器数量 | 4 | 标准交期 | 16 weeks |
| 射频系列/标准 | STR9 | DigiKey可编程 | Yes |
| 印刷电路板数量 | 128 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
