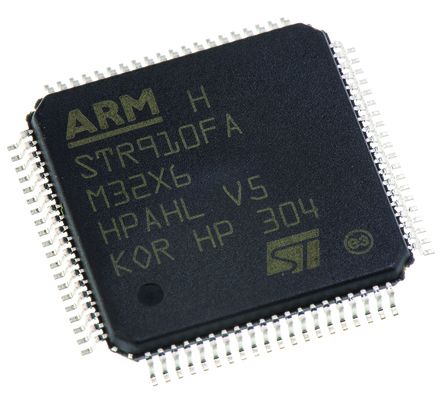

STR910FAM32X6
| 制造商 | |
| 描述 | MCU 16-bit/32-bit STR9 ARM966E-S RISC 256KB Flash 1.8V/3.3V 80-Pin LQFP Tray STR9 MCU 256KB FLASH 64K RAM 80LQFP STR910FAM32X6, 16, 32 bit Microcontroller ARM966E-S 96MHz 32, 256kb Flash, 64kb RAM, I2C SPI 80-Pin LQFP ARM Microcontrollers - MCU 256+32 RAM 64KB CAN 40 I/O STMicroelectronics STR9 系列 16/32 bit ARM966E-S MCU, 96MHz, 32 kB, 256 kB ROM 闪存, 64 kB RAM, 80针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 714 | 单位包装 | 119 |
| 其他名称 | 497-6275 | 产品类别 | ARM Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 119 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 认证机构 | No | ||
电气参数
| 转速 | 96 MHz | 定时器 | 4 x 16 bit |
| RAM 大小 | 64 KB | 内核大小 | 32-Bit |
| 核心类型 | ARM966E-S | 接口 | CAN/I2C/SPI/UART |
| 时钟速率 | 96 MHz | 分辨率 | 16bit |
| 存储器容量 | 64 KB | 存储器类型 | 闪存 |
| PWM通道数 | 4 | I/O 数量 | 40 |
| 计数器/定时器 | 4 | 位数 | 10 |
| 额定电压 | 1.65 → 2 V, 2.7 → 3.6 V | 数据转换器 | A/D 8x10b |
| FPGA 核心单元数 | ARM966E-S | 最大频率 | 96MHz |
| DAC数量 | 4 | 振荡器类型 | Internal |
| 串行协议 | 3 | 供电电压 | 1.8|3.3 V |
| RS-232（422、485） | 1 | 分辨率（位） | 10bit |
| 通道数量 | 1 | 模拟输入/输出 | 8 x 10 位 |
| 程序存储器大小 | 256 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 8 | 最小供电电压 | 2|3.6 |
| 频率（中心/带宽） | 16bit | 供电电压 (Vcc/Vdd) | 1.65 V ~ 2 V |
机械参数
| 宽度 | 12.1mm | 高度 | 1.45mm |
| 长度 | 12.1mm | 包装方式 | Tray |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 连接器类型 | 3 | 安装样式 | SMD/SMT |
| 引脚数 | 80 | 封装形式 | 80LQFP |
| 冷却的封装 | LQFP | 包装数量 | LQFP |
| 尺寸/外形 | 12.1 x 12.1 x 1.45mm | 触点数 | 1 |
| 位数 | 80 | 核心数/总线宽度 | 16|32 Bit |
| 脉冲宽度失真（最大） | 4(4 x 16 bit) | ||
产品信息
| SPI | 2 | USB | 0 |
| 系列 | STR910x | 产品特性 | CAN Controller |
| 功能 | Y | 协议 | 2 |
| 片内RAM（通道数×位宽） | 8-chx10-bit | 外设 | Brown-out Detect/Reset, DMA, POR, PWM, WDT |
| 架构 | RISC | 连接性 | CAN, I²C, IrDA, Microwire, SPI, SSI, SSP, UART/USART |
| 架构类型 | RISC | 核心处理器 | ARM9® |
| 定时器数量 | 4 | 定时器分辨率 | 16Bit |
| 射频系列/标准 | STR9 | DigiKey可编程 | Yes |
环境参数
| 工作温度 | -40 to 85 °C | ||
