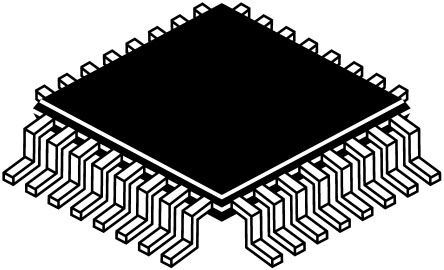

点击放大查看
STM8L151K6T6
| 制造商 | STMicroelectronics N.V. |
| 描述 | MCU 8-bit STM8L STM8 CISC 32KB ROM 2.5V/3.3V 32-Pin LQFP Tray MCU 8-bit STM8L STM8 CISC 32KB Flash 2.5V/3.3V 32-Pin LQFP Tray STM8L 32K LQFP32 85°C IC MCU 8BIT 32KB FLASH 32LQFP STM8L151K6T6, 8 bit Microcontroller STM8 16MHz 1, 32kb Flash, 2kb RAM, I2C SPI 32-Pin LQFP 8-bit Microcontrollers - MCU 8-bit Ultralow MCU 32 KB Flash MCU, 8BIT, STM8L, 16MHZ, 32LQFP STMicroelectronics STM8L 系列 8 bit STM8 MCU, 16MHz, 1 kB，32 kB ROM 闪存, 2 kB RAM, 32针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1500 | 单位包装 | 1500 |
| 其他名称 | 497-10514 | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Tape & Reel | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85423190 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 认证机构 | No |
电气参数
| 转速 | 16 MHz | 定时器 | 1 x 8 bit, 2 x 16 bit |
| 以太网 | 0 | RAM 大小 | 2 KB |
| 内核大小 | 8-Bit | 核心类型 | STM8 |
| 频率 | 16 MHz | 接口 | I2C/SPI/USART |
| 时钟速率 | 16 MHz | 分辨率 | 16bit |
| EEPROM容量 | 1024Byte | 存储器容量 | 32KByte |
| 存储器类型 | FLASH | 显示类型 | 0 |
| I/O 数量 | 30 | 位数 | 12 |
| 额定电压 | 1.8 → 3.6 V | 看门狗定时器 | 2 |
| 时钟频率 | :16MHz | 数据转换器 | A/D 22x12b, D/A 1x12 |
| 最大频率 | 16MHz | DAC数量 | 1 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3 V |
| 数字I/O线数 | 30pins | 分辨率（位） | 12Bit |
| 串行接口 | 1 | 通道数量 | 1 |
| 程序存储器大小 | 32 KB | 程序存储器类型 | ROM |
| ADC/DAC 数量 | 22 | 最小输入电压 | 3.6V |
| 最小供电电压 | 1.8 V | 频率（中心/带宽） | 16 bit, 8 bit |
| 每元件位数 | 12 | 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V |
机械参数
| 宽度 | 7.2mm | 高度 | 1.45mm |
| 长度 | 7.2mm | 重量 | 0 |
| 包装方式 | TRAY | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :32 | 封装形式 | 32LQFP |
| 冷却的封装 | LQFP | 总长度 | 7 |
| 包装数量 | LQFP | 尺寸/外形 | 7.2 x 7.2 x 1.45mm |
| 位数 | 32 | 外壳尺寸-插件 | 1.4 |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 3 x 16 bit |
产品信息
| SPI | 1 | USB | No |
| 系列 | STM8L15x | 已删除 | Compliant |
| 协议 | 1 | 匹配码 | STM8L151K6T6 |
| CAN编号 | 0 | SPI编号 | 1 |
| 片内RAM（通道数×位宽） | 22-chx12-bit | 外设 | Brown-out Detect/Reset, DMA, IR, POR, PWM, WDT |
| 架构 | CISC | 连接性 | I²C, IrDA, SPI, UART/USART |
| 可编程性 | Yes | 核心处理器 | STM8 |
| 定时器数量 | 4 | 控制器系列 | :STM8 |
| 标准交期 | 16 weeks | 射频系列/标准 | STM8L |
| DigiKey可编程 | Yes | 印刷电路板数量 | 32 |
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
