点击放大查看

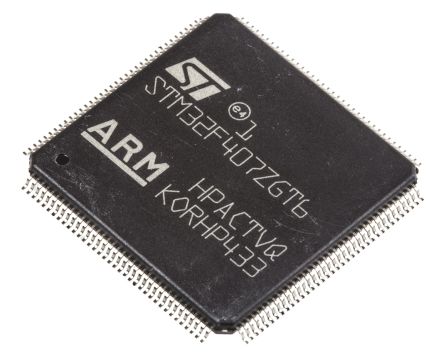

STM32F407ZGT6

制造商	STMicroelectronics N.V.
描述	MCU 32-bit STM32F ARM Cortex M4F RISC 1024KB Flash 2.5V/3.3V 144-Pin LQFP Tray Cortex M4 1024K LQFP144 85°C IC MCU 32BIT 1MB FLASH 144LQFP MCU 32-Bit, ARM Cortex M4, 1MB Flash IC, MCU, 32BIT, 1MB FLASH, 144LQFP MCU32-Bit,ARMCortexM4,1MBFlash STMicroelectronics STM32F 系列 32 bit ARM Cortex M4F MCU, 168MHz, 1024 kB ROM 闪存, 4 kB、192 kB RAM, 1xUSB, 144针 LQFP封装 ARM Microcontrollers - MCU ARM M4 1024 FLASH 168 Mhz 192kB SRAM
分类	集成电路嵌入式微控制器FPGA开发板

对参数有疑问？问 AI 助手

商业参数

最小起订量	1	单位包装	360
其他名称	497-11766	标准包装数量	Trays
标准封装名称	QFP

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85411000
汽车级	NO	抗辐射加固	No
无铅定义	RoHS-conform	认证机构	No

电气参数

转速	168 MHz	定时器	12 x 16 bit, 2 x 32 bit
以太网	1	RAM 大小	196 KB
内核大小	32-Bit	核心类型	ARM Cortex M4F
频率	168 MHz	接口	CAN/Ethernet/I2C/I2S/SPI/UART/USART/USB
时钟速率	168	分辨率	16bit
存储器容量	1024KByte	存储器类型	FLASH
I/O 数量	114	位数	12/12/12
额定电压	1.8 → 3.6 V	看门狗定时器	2
时钟频率	:168MHz	数据转换器	A/D 24x12b; D/A 2x12b
最大频率	168MHz	DAC数量	2
振荡器类型	Internal	串行协议	2
供电电压	2.5\|3.3 V	数字I/O线数	114pins
RS-232（422、485）	2	分辨率（位）	12Bit
串行接口	4	通道数量	2
程序存储器大小	1024 KB	程序存储器类型	Flash
ADC/DAC 数量	24/24/24	最小输入电压	3.6V
最小供电电压	1.8 V	频率（中心/带宽）	16 bit, 32 bit
每元件位数	12	供电电压 (Vcc/Vdd)	1.8 V ~ 3.6 V

机械参数

宽度	20.2mm	高度	1.45mm
长度	20.2mm	重量	0.00026
包装方式	TRAY	引脚样式	Gull-wing
安装类型	Surface Mount	引脚数	:144
封装形式	144LQFP	冷却的封装	LQGP
材料表面处理	:MSL 3 - 168 hours	总长度	20
包装数量	LQFP	尺寸/外形	20.2 x 20.2 x 1.45mm
位数	144	外壳尺寸-插件	1.4
核心数/总线宽度	32 Bit	脉冲宽度失真（最大）	2 x 16 bit

产品信息

SPI	3	USB	3
已删除	Compliant	产品特性	CAN Controller
协议	3	匹配码	STM32F407ZGT6 REV.- Z
CAN编号	2	SPI编号	3
片内RAM（通道数×位宽）	3(24-chx12-bit)	外设	Brown-out Detect/Reset, DMA, I²S, LCD, POR, PWM, WDT
架构	RISC	连接性	CAN, DCMI, EBI/EMI, Ethernet, I²C, IrDA, LIN, SPI, UART/USART, USB OTG
可编程性	Yes	核心处理器	ARM® Cortex™-M4
定时器数量	14	控制器系列	:(ARM Cortex) STM32
标准交期	16 weeks	射频系列/标准	STM32F
DigiKey可编程	Yes	其他规格	2
印刷电路板数量	144

环境参数

测试温度	-40°C	工作温度	-40 to 85 °C
结工作温度	85C

文档与媒体

PDF 文档

DM00037051.pdf

PDF 文档

STM32 F4 Series Brochure

PDF 文档

STM32F4 Series Brochure

PDF 文档

STM32F405/407xx
