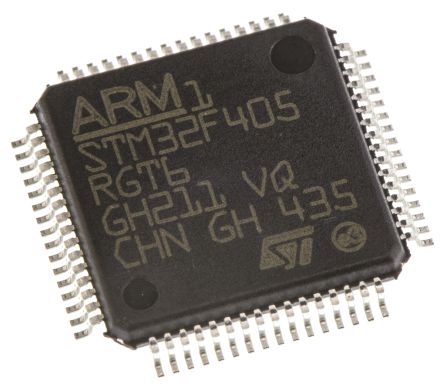

STM32F405RGT6

制造商	STMicroelectronics N.V.
描述	MCU 32-bit STM32F ARM Cortex M4F RISC 1024KB Flash 2.5V/3.3V 64-Pin LQFP Tray ARM Microcontrollers - MCU ARM M4 1024 FLASH 168 Mhz 192kB SRAM Cortex M4 1024K LQFP64 85°C IC MCU 32BIT 1MB FLASH 64LQFP MCU 32-Bit, ARM Cortex M4, 1MB Flash IC, MCU, 32BIT, 1MB FLASH, 64LQFP Microcontroller 32 Bit LQFP-64, STM32F405RGT6, ST STMicroelectronics STM32F 系列 32 bit ARM Cortex M4F MCU, 168MHz, 1024 kB ROM 闪存, 4 kB、192 kB RAM, 1xUSB, 64针 LQFP封装
分类	集成电路嵌入式微控制器FPGA开发板

对参数有疑问？问 AI 助手

商业参数

最小起订量	1	单位包装	160
其他名称	497-11767	产品类别	ARM Microcontrollers - MCU
标准包装数量	Trays	标准封装名称	QFP

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85411000
汽车级	NO	抗辐射加固	No
无铅定义	RoHS-conform	认证机构	No

电气参数

转速	168 MHz	定时器	12 x 16 bit, 2 x 32 bit
RAM 大小	196 KB	内核大小	32-Bit
核心类型	ARM Cortex M4F	频率	168 MHz
接口	CAN/I2C/I2S/SPI/UART/USART/USB	时钟速率	168 MHz
分辨率	16bit	存储器容量	192 KB
存储器类型	FLASH	I/O 数量	51
位数	12/12/12	额定电压	1.8 → 3.6 V
看门狗定时器	2	时钟频率	:168MHz
数据转换器	A/D 16x12b, D/A 2x12b	最大频率	168MHz
DAC数量	2	振荡器类型	Internal
串行协议	2	供电电压	2.5\|3.3 V
数字I/O线数	51pins	RS-232（422、485）	2
分辨率（位）	12Bit	串行接口	4
通道数量	16	程序存储器大小	1024 KB
程序存储器类型	Flash	ADC/DAC 数量	16/16/16
最小输入电压	3.6V	最小供电电压	1.8 V
频率（中心/带宽）	16 bit, 32 bit	每元件位数	12 bit
供电电压 (Vcc/Vdd)	1.8 V ~ 3.6 V

机械参数

宽度	10mm	高度	1.45mm
长度	10mm	重量	0.00026
包装方式	Tray	引脚样式	Gull-wing
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:64	封装形式	64LQFP
冷却的封装	LQGP	材料表面处理	:MSL 3 - 168 hours
总长度	10	包装数量	LQFP
尺寸/外形	10 x 10 x 1.45mm	位数	64
外壳尺寸-插件	1.4	核心数/总线宽度	32 Bit
脉冲宽度失真（最大）	2 x 16 bit

产品信息

SPI	3	USB	3
系列	STM32F4	已删除	Compliant
产品特性	CAN Controller	协议	3
匹配码	STM32F405RGT6	CAN编号	2
SPI编号	3	片内RAM（通道数×位宽）	3(16-chx12-bit)
外设	Brown-out Detect/Reset, DMA, I²S, LCD, POR, PWM, WDT	架构	RISC
连接性	CAN, I²C, IrDA, LIN, SPI, UART/USART, USB OTG	可编程性	Yes
核心处理器	ARM® Cortex™-M4	定时器数量	14
控制器系列	:(ARM Cortex) STM32	标准交期	16 weeks
射频系列/标准	STM32F	DigiKey可编程	Yes
其他规格	2	印刷电路板数量	64

环境参数

机械寿命	New At Mouser	测试温度	-40°C
工作温度	-40 to 85 °C	结工作温度	85C

文档与媒体

PDF 文档

DM00037051.pdf

PDF 文档

STM32 F4 Series Brochure

PDF 文档

STM32F405/407xx
