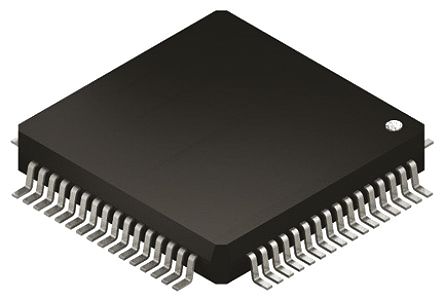

点击放大查看
STM32F215RET6
| 制造商 | |
| 描述 | MCU 32-bit STM32F ARM Cortex M3 RISC 512KB Flash 2.5V/3.3V 64-Pin LQFP ARM Microcontrollers - MCU 32BIT ARM Cortex M3 Connectivity 512kB MCU 32-bit STM32F ARM Cortex M3 RISC 512KB Flash 2.5V/3.3V 64-Pin LQFP Tray MCU ARM 512KB FLASH 64LQFP MCU, 32BIT, CORTEX-M3, 120MHZ, LQFP-64 ARM Cortex M3 microcontroller; Flash:512kB; 120MHz; SRAM:128kB STMicroelectronics STM32F 系列 32 bit ARM Cortex M3 MCU, 120MHz, 512 kB ROM 闪存, 128 + 4 kB RAM, 1xUSB, 64针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 497-11178 | 产品类别 | ARM Microcontrollers - MCU |
| 标准包装数量 | Trays | 标准封装名称 | QFP |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | 认证机构 | No |
电气参数
| 转速 | 120 MHz | RAM 大小 | 132 KB |
| 内核大小 | 32-Bit | 核心类型 | ARM Cortex M3 |
| 频率 | 120 MHz | 接口 | CAN/I2C/I2S/SPI/UART/USART/USB |
| 时钟速率 | 120 MHz | 存储器容量 | 128 KB |
| I/O 数量 | 51 | 位数 | 12/12/12 |
| 额定电压 | 1.8 | 看门狗定时器 | 2 |
| 时钟频率 | :120MHz | 数据转换器 | A/D 16x12b; D/A 2x12b |
| DAC数量 | 2/2 | 振荡器类型 | Internal |
| 串行协议 | 2 | 供电电压 | 2.5|3.3 V |
| RS-232（422、485） | 2 | 串行接口 | 4 |
| 程序存储器大小 | 512 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 16/16/16 | 最小供电电压 | 1.8 V |
| 最大功耗 | 444 mW | 每元件位数 | 12 bit |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V | ||
机械参数
| 宽度 | 10 | 重量 | 0.00026 |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :64 | 封装形式 | 64LQFP |
| 冷却的封装 | LQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 10 | 包装数量 | LQFP |
| 位数 | 64 | 外壳尺寸-插件 | 1.4 |
| 核心数/总线宽度 | 32 Bit | ||
产品信息
| SPI | 3 | SPG | 160 |
| USB | 2 | 类型 | ARM Cortex M3 microcontroller |
| 系列 | STM32F21 | 产品特性 | CAN Controller |
| 协议 | 3 | 闪存大小 | 512kB |
| 片内RAM（通道数×位宽） | 3(16-chx12-bit) | 外设 | Brown-out Detect/Reset, DMA, I²S, LCD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | CAN, I²C, IrDA, LIN, MMC, SPI, UART/USART, USB OTG |
| 可编程性 | Yes | 核心处理器 | ARM® Cortex™-M3 |
| 单元数量 | 1 | 定时器数量 | 14 |
| 控制器系列 | :STM32F | 射频系列/标准 | STM32F |
| DigiKey可编程 | Yes | 其他规格 | 2 |
| 印刷电路板数量 | 64 | ||
环境参数
| 机械寿命 | New At Mouser | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
