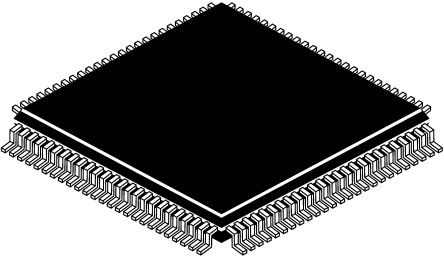

STM32F105VBT6
| 制造商 | STMicroelectronics N.V. |
| 描述 | MCU 32-bit STM32F ARM Cortex M3 RISC 128KB Flash 2.5V/3.3V 100-Pin LQFP Tray MCU 32-bit STM32F1 ARM Cortex M3 RISC 128KB Flash 2.5V/3.3V 100-Pin LQFP Tray Cortex M3 128K LQFP100 85°C MCU ARM 128KB FLASH MEM 100-LQFP STM32F105VBT6, 32 bit Microcontroller ARM Cortex M3 72MHz 128kb Flash, 64kb RAM, USB I2C SPI 100-Pin LQFP ARM Microcontrollers - MCU 32BIT Cortex 64/25 CONNECTIVITY LINE M3 MCU, 32B, CORTEXM3, 128K FLASH, 100LQFP STMicroelectronics STM32F 系列 32 bit ARM Cortex M3 MCU, 72MHz, 128 kB ROM 闪存, 64 kB RAM, 1xUSB, 100针 LQFP封装 |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 90 |
| 其他名称 | 497-8919 | 产品类别 | ARM Microcontrollers - MCU |
| 标准包装数量 | Trays | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | :32F105VBT | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 认证机构 | No |
电气参数
| 转速 | 72 MHz | 定时器 | 6 x 16 bit |
| RAM 大小 | 32 KB | 内核大小 | 32-Bit |
| 核心类型 | ARM Cortex M3 | 频率 | 72 MHz |
| 接口 | CAN/I2C/I2S/SPI/USART/USB | 时钟速率 | 72 MHz |
| 分辨率 | 16bit | 存储器容量 | 128KByte |
| 存储器类型 | FLASH | I/O 数量 | 80 |
| 位数 | 12/12 | 额定电压 | 2 → 3.6 V |
| 看门狗定时器 | 2 | 时钟频率 | :72MHz |
| 数据转换器 | A/D 16x12b; D/A 2x12b | 最大频率 | 72MHz |
| DAC数量 | 2/2 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3 V | 数字I/O线数 | 51pins |
| RS-232（422、485） | 2 | 分辨率（位） | 12Bit |
| 串行接口 | 5 | 通道数量 | 2 |
| 程序存储器大小 | 128 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 16/16 | 最小输入电压 | 3.6V |
| 最小供电电压 | 2 V | 频率（中心/带宽） | 16bit |
| 最大功耗 | 434 mW | 每元件位数 | 12/12 |
| 供电电压 (Vcc/Vdd) | 2 V ~ 3.6 V | ||
机械参数
| 宽度 | 14.2mm | 高度 | 1.45mm |
| 长度 | 14.2mm | 重量 | 0.35 |
| 包装方式 | TRAY | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :100 |
| 封装形式 | 100LQFP | 冷却的封装 | LQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 总长度 | 14 |
| 包装数量 | LQFP | 尺寸/外形 | 14.2 x 14.2 x 1.45mm |
| 位数 | 100 | 外壳尺寸-插件 | 1.4 |
| 核心数/总线宽度 | 32 Bit | 脉冲宽度失真（最大） | 1(16 bit) (Motor Control) |
产品信息
| SPI | 3 | USB | 1 |
| 系列 | STM32 | 产品特性 | CAN Controller |
| 协议 | 2 | 匹配码 | STM32F105VBT6 |
| CAN编号 | 2 | 闪存大小 | :128KB |
| SPI编号 | 3 | 片内RAM（通道数×位宽） | 2(16-chx12-bit) |
| 外设 | DMA, POR, PWM, Voltage Detect, WDT | 架构 | RISC |
| 连接性 | CAN, I²C, IrDA, LIN, SPI, UART/USART, USB OTG | 可编程性 | Yes |
| 核心处理器 | ARM® Cortex™-M3 | 定时器数量 | 7 |
| 控制器系列 | :STM32 | 标准交期 | 16 weeks |
| 射频系列/标准 | STM32F | DigiKey可编程 | Yes |
| 其他规格 | 2 | 印刷电路板数量 | 100 |
| A/D转换器数量 | :16 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
