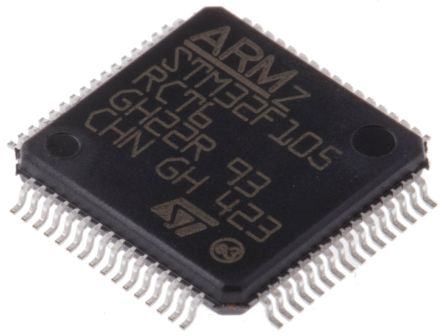

STM32F105RCT6
| 制造商 | STMicroelectronics N.V. |
| 描述 | MCU 32-bit STM32F ARM Cortex M3 RISC 256KB Flash 2.5V/3.3V 64-Pin LQFP Tray MCU 32-bit STM32F1 ARM Cortex M3 RISC 256KB Flash 2.5V/3.3V 64-Pin LQFP Tray 256K FLASH, 64K MCU ARM 256KB FLASH MEM 64-LQFP STM32F105RCT6, 32 bit Microcontroller ARM Cortex M3 72MHz 256kb Flash, 64kb RAM, USB I2C SPI 64-Pin LQFP ARM Microcontrollers - MCU 32BIT Cortex 64/25 CONNECTIVITY LINE M3 MCU, 32BIT, CORTEXM3, 256K FLASH, 64LQFP STMicroelectronics STM32F 系列 32 bit ARM Cortex M3 MCU, 72MHz, 256 kB ROM 闪存, 64 kB RAM, 1xUSB, 64针 LQFP封装 Cortex M3 256K LQFP64 85°C |
| 分类 |
商业参数
| 最小起订量 | 960 | 单位包装 | 160 |
| 其他名称 | 497-8918 | 产品类别 | ARM Microcontrollers - MCU |
| 标准包装数量 | Trays | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | :32F105RCT | 抗辐射加固 | No |
| 认证机构 | No | ||
电气参数
| 转速 | 72 MHz | 定时器 | 6 x 16 bit |
| RAM 大小 | 64 KB | 内核大小 | 32-Bit |
| 核心类型 | ARM Cortex M3 | 频率 | 72 MHz |
| 接口 | CAN/I2C/I2S/SPI/USART/USB | 时钟速率 | 72 MHz |
| 分辨率 | 16bit | 存储器容量 | 64 KB |
| I/O 数量 | 51 | 位数 | 12/12 |
| 额定电压 | 2 → 3.6 V | 看门狗定时器 | 2 |
| 时钟频率 | :72MHz | 数据转换器 | A/D 16x12b; D/A 2x12b |
| 最大频率 | 72MHz | DAC数量 | 2/2 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3 V |
| RS-232（422、485） | 2 | 分辨率（位） | 12bit |
| 串行接口 | 5 | 通道数量 | 2 |
| 程序存储器大小 | 256 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 16/16 | 最小供电电压 | 2 V |
| 频率（中心/带宽） | 16bit | 最大功耗 | 444 mW |
| 每元件位数 | 12/12 | 供电电压 (Vcc/Vdd) | 2 V ~ 3.6 V |
机械参数
| 宽度 | 10mm | 高度 | 1.45mm |
| 长度 | 10mm | 重量 | 0.35 |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :64 |
| 封装形式 | 64LQFP | 冷却的封装 | LQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 总长度 | 10 |
| 包装数量 | LQFP | 尺寸/外形 | 10 x 10 x 1.45mm |
| 位数 | 64 | 外壳尺寸-插件 | 1.4 |
| 核心数/总线宽度 | 32 Bit | 脉冲宽度失真（最大） | 1(16 bit) (Motor Control) |
产品信息
| SPI | 3 | USB | 1 |
| 系列 | STM32 | 产品特性 | CAN Controller |
| 协议 | 2 | 闪存大小 | :256KB |
| 片内RAM（通道数×位宽） | 2(16-chx12-bit) | 外设 | DMA, POR, PWM, Voltage Detect, WDT |
| 架构 | RISC | 连接性 | CAN, I²C, IrDA, LIN, SPI, UART/USART, USB OTG |
| 可编程性 | Yes | 核心处理器 | ARM® Cortex™-M3 |
| 定时器数量 | 7 | 控制器系列 | :STM32 |
| 射频系列/标准 | STM32F | DigiKey可编程 | Yes |
| 其他规格 | 2 | 印刷电路板数量 | 64 |
| A/D转换器数量 | :16 | ||
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
