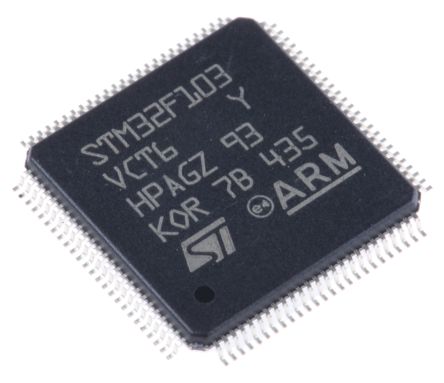

STM32F103VCT6

制造商	STMicroelectronics N.V.
描述	MCU 32-bit STM32F ARM Cortex M3 RISC 256KB Flash 2.5V/3.3V 100-Pin LQFP Tray ARM Microcontrollers - MCU 32BIT Cortex M3 H/D 259 to 512 USB/CAN MCU 32-bit STM32F1 ARM Cortex M3 RISC 256KB Flash 2.5V/3.3V 100-Pin LQFP Tray Cortex M3 256K LQFP100 85°C MCU ARM 32BIT 256K FLASH 100LQFP STM32F103VCT6, 32 bit Microcontroller ARM Cortex M3 72MHz 256kb Flash, 48kb RAM, USB I2C SPI 100-Pin LQFP ARM Microcontrollers - MCU 32BIT Cortex M3 256kB Flash 100pin MCU, 32BIT, CORTEXM3, 256KFLASH, 100LQFP ARM microcontroller; Flash:256kB; 72MHz; SRAM:48kB; LQFP100 STMicroelectronics STM32F 系列 32 bit ARM Cortex M3 MCU, 72MHz, 256 kB ROM 闪存, 48 kB RAM, 1xUSB, 100针 LQFP封装
分类	集成电路嵌入式微控制器FPGA开发板

商业参数

最小起订量	1	单位包装	90
标准包装规格	90	产品类别	ARM Microcontrollers - MCU
标准包装数量	Trays	标准封装名称	QFP

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85411000
零件状态	:32F103VC	无铅定义	RoHS-conform
认证机构	No

电气参数

转速	72 MHz	定时器	6 x 16 bit
RAM 大小	48 KB	内核大小	32-Bit
核心类型	ARM Cortex M3	频率	72MHz
接口	CAN/I2C/SPI/USART/USB	时钟速率	72 MHz
分辨率	16bit	存储器容量	48 KB
存储器类型	FLASH	I/O 数量	80
位数	12/12/12	额定电压	2 → 3.6 V
看门狗定时器	2	时钟频率	:72MHz
数据转换器	A/D 16x12b; D/A 2x12b	最大频率	72MHz
DAC数量	2/2	振荡器类型	Internal
供电电压	2.5\|3.3 V	数字I/O线数	80pins
RS-232（422、485）	1	分辨率（位）	12Bit
串行接口	5	通道数量	16
程序存储器大小	256 KB	程序存储器类型	Flash
ADC/DAC 数量	16/16/16	最小输入电压	3.6V
最小供电电压	3.6	频率（中心/带宽）	16bit
最大功耗	434 mW	每元件位数	12 bit
供电电压 (Vcc/Vdd)	2 V ~ 3.6 V

机械参数

宽度	14.2mm	高度	1.45mm
长度	14 mm	重量	0.002
包装方式	Tray	引脚样式	Gull-wing
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:100
封装形式	100LQFP	冷却的封装	LQFP
材料表面处理	:MSL 3 - 168 hours	总长度	14
包装数量	LQFP	尺寸/外形	14.2 x 14.2 x 1.45mm
位数	100	外壳尺寸-插件	1.4
核心数/总线宽度	32 Bit	脉冲宽度失真（最大）	2(16 bit) (Motor Control)

产品信息

SPI	3	SPG	90
USB	1	类型	ARM microcontroller
系列	STM32	产品特性	CAN Controller
协议	2	匹配码	STM32F103VCT6
CAN编号	1	闪存大小	:256KB
SPI编号	2	片内RAM（通道数×位宽）	3(16-chx12-bit)
外设	DMA, Motor Control PWM, PDR, POR, PVD, PWM, Temp Sensor, WDT	架构	RISC
连接性	CAN, I²C, IrDA, LIN, SPI, UART/USART, USB	核心处理器	ARM® Cortex™-M3
单元数量	1	定时器数量	8
控制器系列	:STM32	标准交期	16 weeks
射频系列/标准	STM32F	DigiKey可编程	Yes
印刷电路板数量	100	A/D转换器数量	:3

环境参数

测试温度

-40°C

工作温度

-40 to 85 °C

文档与媒体

CD00191185.pdf

PF164492

STM32F103xC/D/E Datasheet

1372058.pdf
