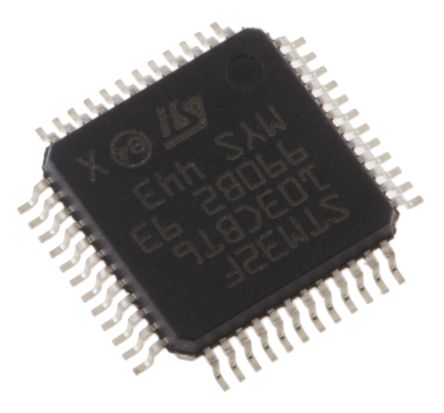

STM32F103CBT6
| 制造商 | STMicroelectronics N.V. |
| 描述 | MCU 32-bit STM32F ARM Cortex M3 RISC 128KB Flash 2.5V/3.3V 48-Pin LQFP Tray MCU 32-bit STM32F1 ARM Cortex M3 RISC 128KB Flash 2.5V/3.3V 48-Pin LQFP Tray Cortex M3 128K LQFP48 85°C MCU ARM 128K FLASH/TIMER STM32F103CBT6, 32 bit Microcontroller ARM Cortex M3 72MHz 128kb Flash, 20kb RAM, USB I2C SPI 48-Pin LQFP ARM microcontroller; Flash:128kB; 72MHz; SRAM:20kB; LQFP48 Microcontroller 32 Bit LQFP-48, STM32F103CBT6, ST STMicroelectronics STM32F 系列 32 bit ARM Cortex M3 MCU, 72MHz, 128 kB ROM 闪存, 20 kB RAM, 1xUSB, 48针 LQFP封装 ARM Microcontrollers - MCU 32BIT Cortex M3 128K MED Performance LN |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 250 |
| 其他名称 | 497-6288 | 标准包装数量 | Trays |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 无铅定义 | RoHS-conform | 认证机构 | No |
电气参数
| 转速 | 72 MHz | 定时器 | 3 x 16 bit |
| RAM 大小 | 20 KB | 内核大小 | 32-Bit |
| 核心类型 | ARM Cortex M3 | 频率 | 72MHz |
| 接口 | CAN/I2C/SPI/USART/USB | 时钟速率 | 72 |
| 分辨率 | 16bit | 存储器容量 | 128KByte |
| 存储器类型 | FLASH | I/O 数量 | 37 |
| 位数 | 12/12 | 额定电压 | 2 → 3.6 V |
| 看门狗定时器 | 2 | 数据转换器 | A/D 10x12b |
| 最大频率 | 72MHz | DAC数量 | 12 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3 V |
| 数字I/O线数 | 37pins | RS-232（422、485） | 1 |
| 分辨率（位） | 12Bit | 串行接口 | 3 |
| 通道数量 | 2 | 程序存储器大小 | 128 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 10/10 |
| 最小输入电压 | 3.6V | 最小供电电压 | 3.6 |
| 频率（中心/带宽） | 16bit | 最大功耗 | 363 mW |
| 供电电压 (Vcc/Vdd) | 2 V ~ 3.6 V | ||
机械参数
| 宽度 | 7.2mm | 高度 | 1.45mm |
| 长度 | 7.2mm | 重量 | 2.29 g |
| 包装方式 | TRAY | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 封装形式 | 48LQFP |
| 冷却的封装 | LQFP | 总长度 | 7 |
| 包装数量 | LQFP | 尺寸/外形 | 7.2 x 7.2 x 1.45mm |
| 位数 | 48 | 外壳尺寸-插件 | 1.4 |
| 核心数/总线宽度 | 32 Bit | 脉冲宽度失真（最大） | 1(16 bit) (Motor Control) |
产品信息
| SPI | 2 | SPG | 250 |
| USB | 1 | 类型 | ARM microcontroller |
| 产品特性 | CAN Controller | 协议 | 2 |
| 匹配码 | STM32F103CBT6 | CAN编号 | 1 |
| 闪存大小 | 128kB | SPI编号 | 2 |
| 片内RAM（通道数×位宽） | 2(10-chx12-bit) | 外设 | DMA, Motor Control PWM, PDR, POR, PVD, PWM, Temp Sensor, WDT |
| 架构 | RISC | 连接性 | CAN, I²C, IrDA, LIN, SPI, UART/USART, USB |
| 核心处理器 | ARM® Cortex™-M3 | 单元数量 | 1 |
| 定时器数量 | 4 | 标准交期 | 16 weeks |
| 射频系列/标准 | STM32F | DigiKey可编程 | Yes |
| 印刷电路板数量 | 48 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
