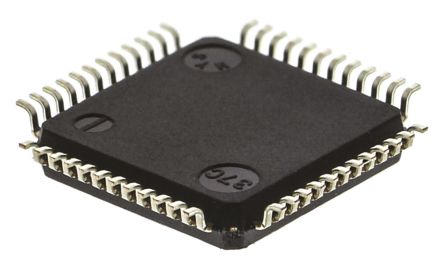

STM32F103C8T6

制造商	STMicroelectronics N.V.
描述	MCU 32-bit STM32F ARM Cortex M3 RISC 64KB Flash 2.5V/3.3V 48-Pin LQFP Tray ARM Microcontrollers - MCU 32BIT Cortex M3 64KB 20KB RAM 2X12 ADC Cortex M3 64K LQFP48 85°C MCU ARM 64KB FLASH MEM 48-LQFP STM32F103C8T6, 32 bit Microcontroller ARM Cortex M3 72MHz 64kb Flash, 20kb RAM, USB I2C SPI 48-Pin LQFP MCU 32-bit STM32 ARM Cortex M3 RISC 64KB Flash 2.5V/3.3V 48-Pin LQFP Tray IC, 32BIT MCU, CORTEX M3, 64K FLASH ARM microcontroller; Flash:64kB; 72MHz; SRAM:20kB; LQFP48 Microcontroller 32 Bit LQFP-48, STM32F103C8T6, ST STMicroelectronics STM32F 系列 32 bit ARM Cortex M3 MCU, 72MHz, 64 kB ROM 闪存, 20 kB RAM, 1xUSB, 48针 LQFP封装
分类	集成电路嵌入式微控制器FPGA开发板

对参数有疑问？问 AI 助手

商业参数

最小起订量	1	单位包装	250
其他名称	497-6063	产品类别	ARM Microcontrollers - MCU
标准包装数量	Trays	工厂包装数量	250

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85411000	零件状态	:32F103C8
抗辐射加固	No	无铅定义	RoHS-conform

电气参数

转速	72 MHz	定时器	3 x 16 bit
RAM 大小	20 KB	内核大小	32-Bit
核心类型	ARM Cortex M3	频率	72 MHz
接口	CAN/I2C/SPI/USART/USB	时钟速率	72 MHz
分辨率	16bit	存储器容量	20 KB
存储器类型	FLASH	I/O 数量	37
位数	:32	额定电压	2 → 3.6 V
看门狗定时器	2	时钟频率	:72MHz
数据转换器	A/D 10x12b	最大频率	72MHz
DAC数量	12	振荡器类型	Internal
供电电压	2.5\|3.3 V	数字I/O线数	37pins
分辨率（位）	12Bit	串行接口	:2xSPI, 2xI2C, 3xUSART, USB, CAN
通道数量	10	程序存储器大小	64 KB
程序存储器类型	Flash	ADC/DAC 数量	10channels
最小输入电压	3.6V	最小供电电压	2 V
频率（中心/带宽）	16bit	最大功耗	363 mW
每元件位数	12 bit	供电电压 (Vcc/Vdd)	2 V ~ 3.6 V

机械参数

宽度	7.2mm	高度	1.45mm
长度	7 mm	重量	0.0003
包装方式	Tray	端接方式	:SMD
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:48	封装形式	48LQFP
冷却的封装	LQFP	材料表面处理	:MSL 3 - 168 hours
包装数量	250	尺寸/外形	7.2 x 7.2 x 1.45mm
位数	48	核心数/总线宽度	32 Bit
脉冲宽度失真（最大）	1(16 bit) (Motor Control)

产品信息

SPG	250	USB	1
类型	ARM microcontroller	系列	STM32F103x
产品特性	CAN Controller	基本单元	:(ARM Cortex) STM32
匹配码	STM32F103C8T6	CAN编号	1
闪存大小	:64KB	SPI编号	2
片内RAM（通道数×位宽）	2(10-chx12-bit)	外设	DMA, Motor Control PWM, PDR, POR, PVD, PWM, Temp Sensor, WDT
架构	RISC	连接性	CAN, I²C, IrDA, LIN, SPI, UART/USART, USB
可编程性	Yes	核心处理器	ARM® Cortex™-M3
单元数量	1	定时器数量	4
控制器系列	:STM32	标准交期	16 weeks
射频系列/标准	STM32F	A/D转换器数量	:10

环境参数

测试温度	-40°C	工作温度	-40 to 85 °C
结工作温度	85C

文档与媒体

PDF 文档

CD00161566.pdf

在线文档

PF164476

PDF 文档

STM32F103x(8,B) Datasheet

PDF 文档

1730126.pdf
