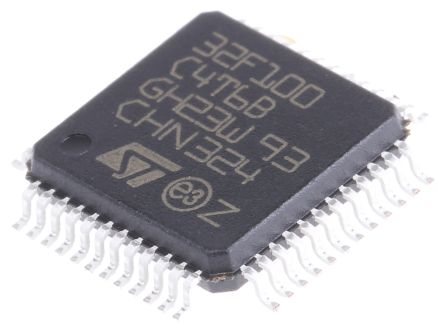

STM32F100C4T6B
| 制造商 | STMicroelectronics N.V. |
| 描述 | MCU 32-bit STM32F ARM Cortex M3 RISC 16KB Flash 2.5V/3.3V 48-Pin LQFP Tray MCU 32-bit STM32F1 ARM Cortex M3 RISC 16KB Flash 2.5V/3.3V 48-Pin LQFP Tray Cortex M3 16K LQFP48 85°C MCU 32BIT ARM 16K FLASH 48LQFP STM32F100C4T6B, 32 bit Microcontroller ARM Cortex M3 24MHz 16kb Flash, 4kb RAM, I2C SPI 48-Pin LQFP ARM Microcontrollers - MCU 32BIT CORTEX M3 48PINS 16KB IC, MCU, 32BIT, 16K FLASH, 48LQFP Microcontroller 32 Bit LQFP-48, STM32F100C4T6B, ST STMicroelectronics STM32F 系列 32 bit ARM Cortex M3 MCU, 24MHz, 16 kB ROM 闪存, 4 kB RAM, 48针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1 | 单位包装 | 250 |
| 其他名称 | 497-10501 | 产品类别 | ARM Microcontrollers - MCU |
| 标准包装数量 | Trays | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 汽车级 | NO | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 认证机构 | No |
电气参数
| 转速 | 24 MHz | 定时器 | 11 x 16 bit |
| 以太网 | 0 | RAM 大小 | 4 KB |
| 内核大小 | 32-Bit | 核心类型 | ARM Cortex M3 |
| 频率 | 24 MHz | 接口 | I2C/SPI/USART |
| 时钟速率 | 24 MHz | 分辨率 | 16bit |
| EEPROM容量 | 0Byte | 存储器容量 | 16KByte |
| 存储器类型 | FLASH | 显示类型 | no |
| I/O 数量 | 37 | 位数 | 12 |
| 额定电压 | 2 → 3.6 V | 看门狗定时器 | 2 |
| 时钟频率 | :24MHz | 数据转换器 | A/D 10x12b; D/A 2x12b |
| 最大频率 | 24MHz | DAC数量 | 2/2 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3 V |
| 数字I/O线数 | 37pins | 分辨率（位） | 12Bit |
| 串行接口 | 2 | 通道数量 | 2 |
| 程序存储器大小 | 16 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 10 | 最小输入电压 | 3.6V |
| 最小供电电压 | 2 V | 频率（中心/带宽） | 16bit |
| 最大功耗 | 363 mW | 每元件位数 | 12/12 |
| 供电电压 (Vcc/Vdd) | 2 V ~ 3.6 V | ||
机械参数
| 宽度 | 7.2mm | 高度 | 1.45mm |
| 长度 | 7.2mm | 重量 | 0.07 |
| 包装方式 | TRAY | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :48 | 封装形式 | 48LQFP |
| 冷却的封装 | LQFP | 材料表面处理 | :- |
| 总长度 | 7 | 包装数量 | LQFP |
| 尺寸/外形 | 7.2 x 7.2 x 1.45mm | 位数 | 48 |
| 外壳尺寸-插件 | 1.4 | 核心数/总线宽度 | 32 Bit |
| 脉冲宽度失真（最大） | 3(16 bit), 3(4 x 16 bit), 6 x 16 bit | ||
产品信息
| SPI | 1 | USB | No |
| 系列 | STM32F100x | 协议 | 1 |
| 匹配码 | STM32F100C4T6B | CAN编号 | 0 |
| SPI编号 | 2 | 片内RAM（通道数×位宽） | 10-chx12-bit |
| 外设 | DMA, PDR, POR, PVD, PWM, Temp Sensor, WDT | 架构 | RISC |
| 连接性 | I²C, IrDA, LIN, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | ARM® Cortex™-M3 | 定时器数量 | 6 |
| 控制器系列 | :(ARM Cortex) STM32 | 标准交期 | 16 weeks |
| 射频系列/标准 | STM32F | DigiKey可编程 | Yes |
| 印刷电路板数量 | 48 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
