点击放大查看

SMBJ10CA-TR

制造商	STMicroelectronics N.V.
描述	Diode TVS Single Bi-Dir 10V 600W 2-Pin SMB T/R TVS DIODE 10VWM 21.7VC DO214AA TVS Diode Bi-Directional SMBJ10CA-TR 21.7V, 600W, SMB 2-Pin TVS Diodes - Transient Voltage Suppressors 600W 10V Bidirect DIODE, TVS, 10V, 600W DIODE, TVS, 10V, 600W, BI, SMB, RL DIODE,SMBJ10CA-TR STMicroelectronics 双向 TVS 二极管, 600W, 21.7V, 2针 SMB封装
分类	电路保护解决方案TVS压敏电阻和MOVTVS压敏电阻和MOV

对参数有疑问？问 AI 助手

商业参数

其他名称	497-3000-2	产品类别	TVS Diodes - Transient Voltage Suppressors
标准包装数量	Cut Tape, Tape & Reel	工厂包装数量	2500
标准封装名称	DO-214-AA

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85363010
ESD保护	No

电气参数

通道数	1 Channel	电容	2300 pF
TVS极性	:Bidirectional	浪涌电流	40 A
输出电流	1 mA	供电电压	10V
元件数量	1	峰值脉冲功率	600 W
钳位电压	21.7 V	电容 @ Vr, F	:2300pF
二极管配置	:SMB	击穿电压	11.1 V
转折电压	:11.1V	隔离电压	:10V
电源线保护	No	最小输入电压	10 V
双向通道数	1	最小供电电压	10 V
最大功耗	:6W	峰值脉冲电流（8/20µs）	184 A
反向漏电流 @ Vr	0.2 uA	峰值脉冲电流（10/1000µs）	184A (8/20µs)

机械参数

深度	:3.56mm	宽度	:5.59mm
长度	:2.44mm	重量	0.002
包装方式	Tape and Reel	引脚样式	J-Lead
安装类型	Surface Mount	引脚数	:2
封装形式	2SMB	材料表面处理	:MSL 1 - Unlimited
包装数量	SMB	尺寸/外形	3.95(Max) mm W x 4.6(Max) mm L
端接样式	SMD/SMT	位数	2
供应商器件封装	SMB

产品信息

类型	Zener	系列	SMBJ
极性	Bidirectional	二极管类型	:Bidirectional TVS
SMD标记	:BBD	应用	General Purpose
配置	Single	端口方向	Bi-Directional

环境参数

工作温度

-55 to 150 °C

结工作温度

-55 to 150

文档与媒体

PDF 文档

PDF 文档

PDF 文档

PDF 文档

相关型号

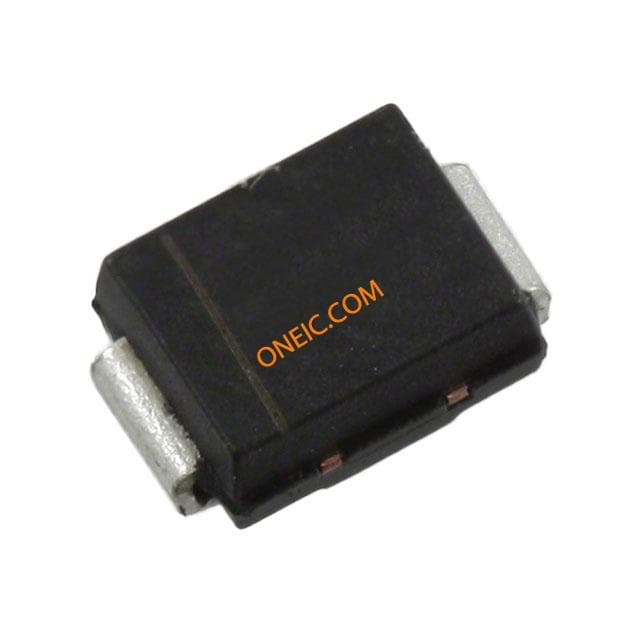

SMBJ10CA
