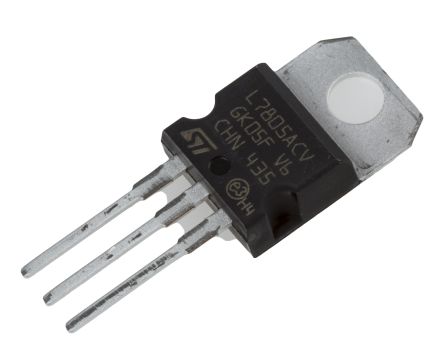

L7805ACV

制造商	STMicroelectronics N.V.
描述	Standard Regulator Pos 5V 1.5A 3-Pin(3+Tab) TO-220 Tube VREG. POS 5V 1,0A 2% TO220 IC REG LDO 5V 1.5A TO220AB L7805ACV, Linear Voltage Regulator, 1A 5V, 2%, 3-Pin TO-220 Voltage Regulators - Standard 5.0V 1.0A Positive IC, V REG +5.0V, 7805, TO-220-3 VOLTAGEREGULATOR1A5V,TO-220PKG Voltage stabiliser; fixed; 5V; 1.5A; THT; TO220; 0.51÷0.6mm Linear voltage regulator 5 V TO-220, L7805ACV, ST STMicroelectronics L78xx 系列线性稳压器, 5 V 2% /1A, 3针 TO-220 Linear Voltage Regulators 5.0V 1.0A Positive
分类	集成电路电源管理IC通用电源管理IC

对参数有疑问？问 AI 助手

商业参数

最小起订量	50	单位包装	50
其他名称	497-1441-5	标准包装规格	1
产品类别	Voltage Regulators - Standard	标准包装数量	Rail / Tube
工厂包装数量	1000	标准封装名称	TO-220

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423990
汽车级	NO	零件状态	:7805
抗辐射加固	No	无铅定义	RoHS-conform

电气参数

电源抑制比	68 dB	精度	±2 %
容差	2%	短路失效	YES
输出类型	Fixed	稳压器类型	Linear
额定电压	35 V	电源调整率	50 mV
负载调整率	100 mV	输出电流	1.5 A
供电电压	2@1A V	输出数量	1
稳压器拓扑	Positive Fixed	过载保护	YES
25°C时电阻	3°C/W	稳压器数量	1
噪声 - 0.1Hz至10Hz	10μV/V	最小输入电压	5V
输出电压（最大）	:5V	最小供电电压	:2%
输出电压精度	�2 %	静态电流 (Iq)	6.0mA
静态电流（最大）	6 mA	共模瞬态抗扰度（最小）	Extended
最大持续工作电压（MCOV）	:35V

机械参数

宽度	4.6mm	高度	9.15mm
长度	10.4mm	重量	0.00138
包装方式	Tube	插片宽度	Tab
引脚样式	Through Hole	端接方式	:Through Hole
安装类型	Through Hole	安装样式	Through Hole
引脚数	:3	封装形式	3TO-220
冷却的封装	TO-220	壁厚	0.51...0.6mm
材料表面处理	:-	总长度	10.4(Max)
包装数量	TO-220	尺寸/外形	10.4 x 4.6 x 9.15mm
位数	3	外壳尺寸-插件	9.15(Max)
供应商器件封装	TO-220AB

产品信息

SPG	900	工作模式	POS
类型	Linear	产品特性	Current Limit\|Safe Area Protectio...
极性	Positive	拓扑	Standard
基本单元	:7805	匹配码	L7805ACV
单元数量	1	标准交期	26 weeks
使用的IC/零件	:L7805ACV	印刷电路板数量	3

环境参数

工作温度	0 to 125 °C	可用温度范围	0to+150°C
结工作温度	0°C

文档与媒体

PDF 文档

CD00000444.pdf

PDF 文档

L78xx(C,AB,AC)

PDF 文档

1696820.pdf
