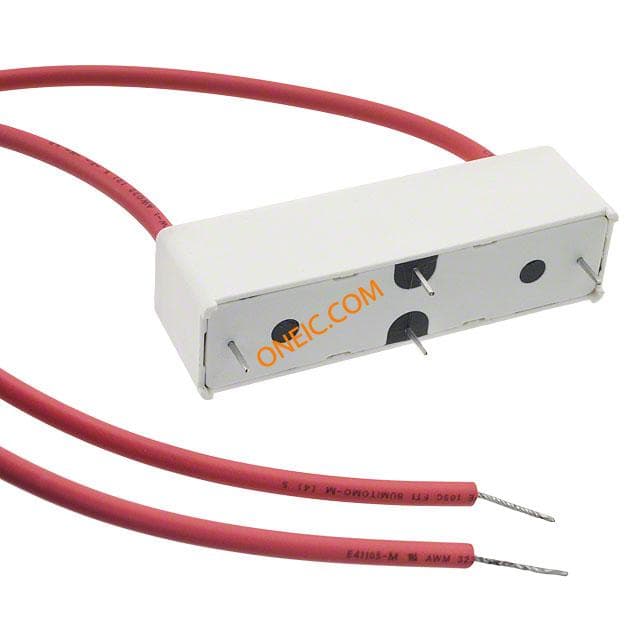

DAT71210
| 制造商 | |
| 描述 | RELAY REED SPST 2A 12V SPST-NO Reed Relay, 2A, 12V dc Reed Relays SPST-NO 2A 12VDC 150Ohm Thru-Hole RELAY, REED, PCB, 12V RELAY;REED;HIGHVOLTAGE;SPNO;10KV;12VCOIL;PCB Relays Reed Relays Contact Configuration: 1A SPST-NO Mounting: PC Board Switching Current: 2 Amps Switching Voltage: 7000 Volts Reed relay 12 VDC 150 Ohm, DAT71210, Cynergy3 Cynergy3 单极常开 簧片继电器, 2 A, 12V dc, 60 x 15.8 x 18.5mm |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 20 | ||
合规参数
| RoHS | Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85364900 | ||
电气参数
| 电压 | :9.0 V | 线圈类型 | Non Latching |
| 最大功率 | 50 W | 线圈电流 | 80mA |
| 释放时间 | 2ms | 隔离类型 | 17kV ac/dc |
| 核心电压 | :7kV | 线圈电阻 | 150 Ohms |
| 极数 | :1 | 供电电压 | 12VDC |
| 开关电压 | 7000VAC, 7000VDC - Max | 接触电阻 | 250 mΩ |
| Vgs(th)（最大）@ Id | 1.25 VDC | 开关电流 | :2A |
| 最大额定电流 | :2A | 必须动作电压 | :9.0V |
| 释放电压 | :1.25V | 最大触点电流 | :2A |
| 最小输入电压 | :9V | 最小供电电压 | :9.0V |
| 直流开关电压 | 7000V dc | 集电极-发射极饱和电压（最大）@ Vge, Ic | 9 VDC |
| 触点额定电流 | 2A | 供电电压 (Vcc/Vdd) | :7kV |
机械参数
| 深度 | 15.8mm | 宽度 | :60mm |
| 高度 | 18.5mm | 长度 | 60mm |
| 重量 | 0.02983 | 包装方式 | Tray |
| 触点形式 | SPST-NO (1 Form A) | 高度（最大） | :18.5mm |
| 安装类型 | Through Hole | 端子类型 | Through Hole |
| 触头材料 | Tungsten (W) | 端接样式 | PC Pin |
| 位数 | :10 | 典型触点布局 | SPST-NO |
产品信息
| 系列 | :D | 继电器类型 | Reed |
环境参数
| 动作时间 | 3ms | 机械寿命 | 1000000 (Electrical) cycles |
| 开关次数 | :1000000 | 工作温度 | -20°C ~ 70°C |
