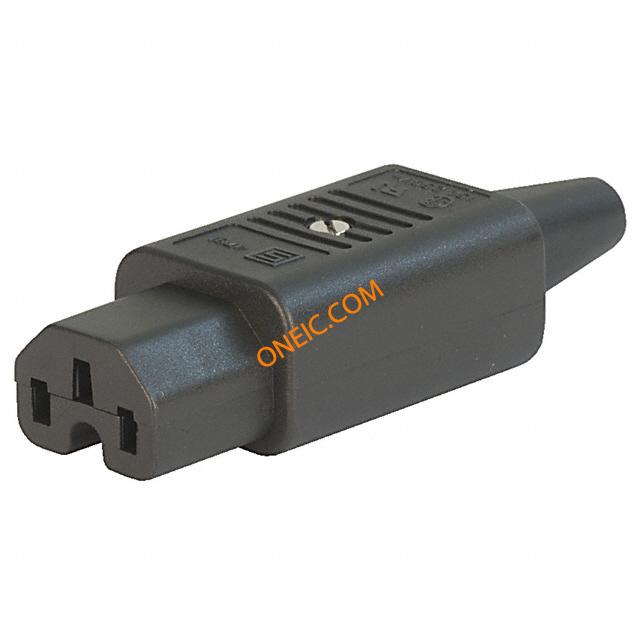

4781.0000
| 制造商 | |
| 描述 | Conn Power PL 3 POS ST Cable Mount 3 Terminal 1 Port CONN PLUG STRAIGHT ENTRY 18AWG C15 Male Straight Cable Mount IEC Connector, Rated At 15A, 250V AC Power Entry Modules OUTLT 3C 18AWG SOCKET, IEC, FREE CONNECTOR, IEC POWER ENTRY, SOCKET, 10A CordPlugAssembly;10A;250VAC;10Megohms(Min.)@500VDC;2kV@50Hz Connector: IEC 60320,AC mains; C15,hot condition; plug; female Cable device socket C15 black, 4781.0000, Schurter Schurter C15 电缆安装 直向 插座 IEC 插头, 额定15A, 250 V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 100 | 产品 | Outlets |
| 单位包装 | 100 | 其他名称 | 486-1050 |
| 零件号别名 | 4781 | 产品类别 | AC Power Entry Modules |
| 标准包装数量 | Bulk | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 标准 | cULus,VDE | 海关税号 | 85369010 |
| 认证机构 | :CSA / UL / VDE | ||
电气参数
| 电流 | 10A | 电压 | 250V |
| 滤波器类型 | No | 额定电压 | 250 V |
| 开关功能 | Not Switched | 额定交流电压 | :250V |
| 介电强度 | 2kV@50Hz | 最大额定电流 | 15A |
| 导体数量 | 3 | 绝缘电阻 | 10Megohms(Min.)@500VDC |
机械参数
| 重量 | 1.128767 oz | 交流输出口 | :1 |
| 电缆类型 | Plug | 导线线规 | #18 |
| 方向 | straight | 端接方式 | :Screw |
| 线缆护套颜色 | Black | 基体材料 | :Thermoplastic |
| 安装类型 | Cable Mount | 线径 | 18AWG |
| 电缆直径 | 8.5mm(Max.) | 连接器类型 | Plug, Female Sockets |
| 安装样式 | Screw | 连接器样式 | IEC 320-C15 |
| 保险丝座类型 | Drawer Not Required | 本体材料 | :Thermoplastic |
| 壳体材料 | Thermoplastic | 包装数量 | 100 |
| 连接器 - 电缆 | C15 | 端接样式 | IDC |
| 连接器颜色 | :Black | 接触件端接 | :Screw |
| 位数 | 3 | 绝缘材料 - 材质 | Thermoplastic |
| 线规或范围 - mm² | 8.5mm | 外壳与棱镜材料 | :## |
| 第一连接器安装类型 | :Cable | 外径-未扩张 | :8.50mm |
产品信息
| SPG | 100 | 类型 | Power |
| 带保险丝 | No | 连接器性别 | PL |
| 系列 | 4781 | CAD图纸 | 3D CAD Model |
| 单元数量 | 1 | ||
环境参数
| 温度额定值 | -25to+120°C | 工作温度 | - 25 C to + 120 C |
