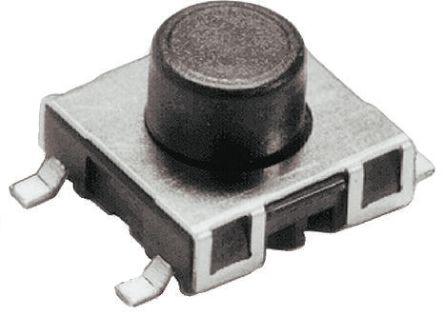

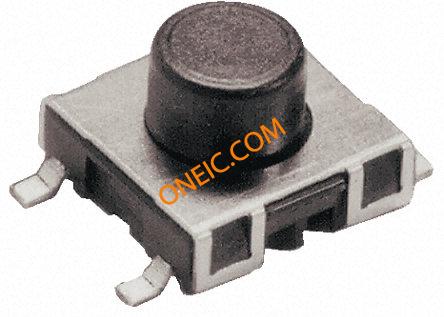

1241.1619.11
| 制造商 | Schurter Holding AG |
| 描述 | Switch Tactile N.O. SPST Round Button J-Lead 0.05A 30VAC 42VDC 1000000Cycle 1.8N SMD Box SMS IP67 J LANG/LONG SWITCH TACTILE SPST-NO 0.05A 42V Tactile Switch, SPST-NO 50 mA 1.3mm Pushbutton Switches SMS IP67 J LANG/LONG SWITCH, SMD, PUSH, IP67 SMSIP67JLANG/LONG Schurter 触觉开关 , 单刀单掷 - 常开, 50 mA 1.3mm |
| 分类 |
商业参数
| 最小起订量 | 100 | 交货时间 | 63 Days |
| 单位包装 | 100 | 子类别 | Switch Tactile |
| 产品类别 | Pushbutton Switches | 标准包装数量 | Bulk |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85365011 | ||
电气参数
| 电路 | SPST-NO | 核心电压 | :30V |
| 额定电压 | 42 V | 开关功能 | Off-Mom |
| 最大额定电流 | 0.05 A | 最大触点电流 | :50mA |
| 最小输入电压 | 30 V | 开关功能/额定值 | N.O. |
| 触点额定电流 | 50 mA | 触点额定值 @ 电压 | 0.05A @ 42VDC |
| 连接器类型 - 电压输入 | :Solder | 供电电压 (Vcc/Vdd) | :42V |
| 额定交流电压（相对地/中性线） | :30V | ||
机械参数
| 深度 | :11.4mm | 宽度 | :11.4mm |
| 长度 | :7.75mm | 重量 | 0.028219 oz |
| 外形尺寸(长x宽) | 11.40mm x 11.40mm | 包装方式 | Box |
| 触点形式 | SPST | 致动器类型 | Standard |
| 安装类型 | Surface Mount | 开关行程 | 0.35mm |
| 端子类型 | J-Lead | 接触镀层 | Gold |
| 安装样式 | SMD/SMT | 执行器长度 | 1.3mm |
| 操作力 | 1.8 N | 触头材料 | Gold |
| 执行器材料 | Polyphenylene Sulfide (PPS) | 端接样式 | J Lead |
| 执行器方向 | Top Actuated | 开关驱动电平 | SPST |
| 典型触点布局 | SPST-NO | 执行器距PCB垂直高度 | 7.75mm |
产品信息
| 系列 | SMS/PMS | 产品特性 | Tactile Feedback |
| 照明类型 | Non-Illuminated | ||
环境参数
| 机械寿命 | 1000000 Cycles | 开关次数 | :10 |
| 防护等级 | IP67 - Dust Tight, Waterproof | 工作温度 | -40 to 85 °C |
