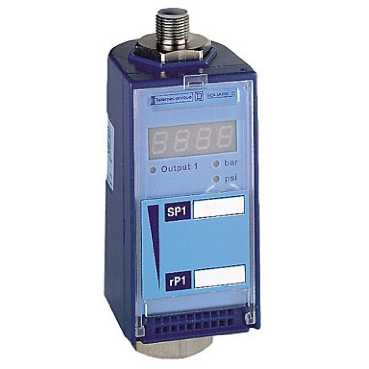

点击放大查看

XMLF010D2125

制造商	Schneider Electric SE
描述	10BAR ELEC PRESS SW + 0-10V ANALOG Schneider Electric component XMLF010D2125: pressure sensor 10 bar - G1/4 (female) - 24 V - NO or NC - 0..10 V
分类	传感器与换能器压力传感器/变送器介质隔离压力传感器

对参数有疑问？问 AI 助手

合规参数

标准	CEEN 50081EN 50082EN 61000-4-11EN 61000-4-2EN 61000-4-3EN 61000-4-4EN 61000-4-5EN 61000-4-6EN 61000-4-8EN 61000-6-2EN/IEC 60947-1EN/IEC 60947-5-1	防护类型	Connection faultsOverload protectionReverse polarityShort-circuit protection
认证	CSAUL

输出端	Solid state PNP or NPN programmable, 1 NO or 1 NC programmable	精度	<= 0.5 %
延迟时间	0...50 s in steps of 1 second	输出信号	Analogue + discrete
响应时间	FastNormalSlow	输出功能	0...10 V
值范围	0.5...9.7 bar	供电电压	24 V DC, voltage limits: 17...33 V
灵敏度（mV/g）	< +/- 0.03 % of msrg range / °C	最大额定电流	200 mA
过零电路	< +/- 0.1 % of msrg range / °C	开关功能/额定值	Regulation between 2 thresholds
静态电流 (Iq)	80 mA	暗电流 Id（最大）	0.3 bar
滑臂电阻（欧姆）（典型）	4 kV (on contact) conforming to EN 61000-4-28 kV (in air) conforming to EN 61000-4-2	LED触发电流（最大）	0.3 bar
ESR（等效串联电阻）	2 kV conforming to EN 61000-4-4	动态范围，ADC/DAC（dB）典型值	9.5 bar

重量	0.48 kg	端接方式	4 wire DC PNP or NPN
电缆端类型	G 1/4 (female) conforming to ISO 228	连接器类型	4 pins male connector M12
总深度	58 mm	总宽度	46 mm
调节范围	0.8...10 bar	总高度	113 mm
最大压力	40 bar	尺寸/外形	10 bar
绝缘材料 - 材质	FPM (Viton)Stainless steel type AISI 303

类型	Adjustable differential scale	产品子类型	Electronic pressure sensors
显示样式	With	测量范围	OsiSense XM
安装类型	Control circuit	工作高度	Any position
其他规格	XMLF

流体类型	Air (-15...80 °C)Corrosive fluid (-15...80 °C)Fresh water (-15...80 °C)Hydraulic oil (-15...80 °C)Sea water (-15...80 °C)	爆破压力	60 bar
机械寿命	>= 10000000 cycles	NEMA 机架尺寸	NEMA 12NEMA 13NEMA 4NEMA 6
工作范围	<= 50 Hz	抗冲击能力	50 gn conforming to IEC 68-2-27
防护等级	IP67 conforming to EN/IEC 60529	防护处理	TC
浪涌额定值（瓦）	0.5 kV DC	抗振性	35 gn (f = 60...2000 Hz) conforming to IEC 68-2-65 gn (f = 25...200 Hz) conforming to IEC 68-2-6
工作温度	-25...80 °C
