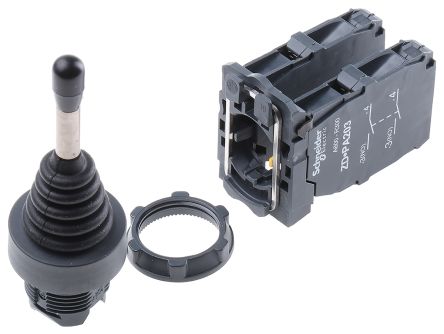

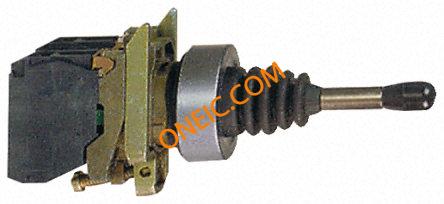

XD5PA24
| 制造商 | |
| 描述 | 5 Postion Rotary Switch, Joystick, Spring Return Schneider Electric component XD5PA24: joystick controller Schneider Electric 5位置 旋转开关, 弹簧复位摇杆执行器 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 14 Days | 子类别 | Joysticks |
合规参数
| RoHS | Compliant | ||
电气参数
| 25°C时电阻（典型） | 7000000 Pa at 55 °C,distance: 0.1 m | ||
机械参数
| 深度 | 132 mm | 形状 | Round |
| 宽度 | 30 mm | 高度 | 47 mm |
| 重量 | 0.077 kg | 第一连接器 | Screw clamp terminals: <= 2 x 1.5 mm ² with cable end conforming to EN 60947-1Screw clamp terminals: >= 1 x 0.22 mm ² without cable end conforming to EN 60947-1 |
| 致动器类型 | Joystick, Spring Return | 端子类型 | Screw |
| 连接器类型 | 螺钉 | 触点时序 | Slow-break |
| 螺钉头类型 | Cross head compatible with Philips no 1 screwdriverCross head compatible with pozidriv No 1 screwdriverSlotted head compatible with flat | 触头材料 | 1 NO |
| 框架材料 | Plastic | 正向断开 | Without positive opening |
| 触点数 | Standard | 位数 | 5 |
| 夹持材料 - 镀层 | Plastic | 安装面板厚度 | 22 mm |
| 最大瞬时扭矩（oz-in / mNm） | 0.8...1.2 N.m conforming to EN 60947-1 | ||
产品信息
| 方向 | 4 directions | 产品子类型 | Complete joystick controller |
| 测量范围 | Harmony XB5 | 单元数量 | 1 |
| 行业别名 | 785901383338, XD5PA24 | 设备简称 | XD5 |
| 工作高度 | 5 positions | 用户配置 | 54 mm long operating shaft |
| 控制/显示类型 | Spring return to 0 position | 常态配置 | NO |
环境参数
| 机械寿命 | 1000000 cycles | ||
