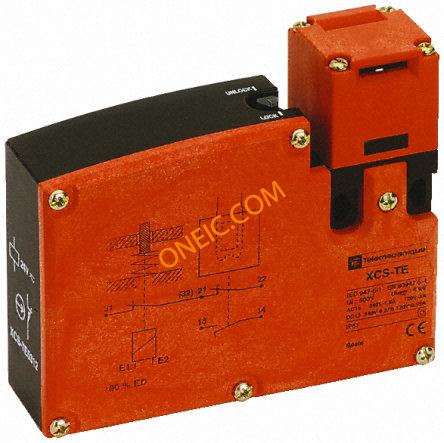

点击放大查看

XCSTE7312

制造商	Schneider Electric SE
描述	Solenoid 2 insulated switch,2NC+1NC Keylock Switches SAFETY INTERLOCK 240VAC 5A T-XCS Schneider Electric component XCSTE7312: plastic safety switch XCSTE - 2 NC - slow break - 1entry tapped M16 x 1.5 - 24 V
分类	开关翘板开关翘板开关

对参数有疑问？问 AI 助手

商业参数

交货时间

14 Days

子类别

Switch Safety Interlock

RoHS	Not Applicable	标准	CSA C22-2 No 14EN 1088/ISO 14119EN/IEC 60204-1EN/IEC 60947-5-1EN/ISO 12100UL 508
防护类型	Class II conforming to EN/IEC 60536	认证	CSAUL
安全类别	B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear)

转速	0.5 m/s	额定电压	250V
极数	DP	最大交流电压	240V
供电电压	50/60 Hz	峰值脉冲功率	Solenoid Energised to Unlock
最大额定电流	0.55 A at 125 V utilisation category DC-13, Q300 conforming to EN/IEC 60947-5-10.27 A at 250 V utilisation category DC-13, Q300 conforming to EN/IEC 60947-5-13 A at 120 V utilisation category AC-15, B300 conforming to EN/IEC 60947-5-11.5 A at 240 V utilisation category AC-15, B300 conforming to EN/IEC 60947-5-1	工作频率	10 cyc/mn for maximum durability
平均正向功率	10 VA	空载功耗	10 VA
击穿电压（V(BR)GSS）	6 kV conforming to EN/IEC 60947-5-1	短路电流额定值（SCCR）	10 A cartridge fuse type gG (gl)

深度	110mm	宽度	33mm
长度	93.5mm	重量	0.36 kg
材料（通用）	Plastic	头部样式	Key operated turret head
绝缘类型	Double insulated	基体材料	PA (polyamide)
开启力	15 N	连接器类型	Terminal, 1 x 0.5...2 x 1.5 mm ² with or without cable end
触点时序	Slow-break, simultaneous	尖端材料（笔尖）	PA (polyamide)
驱动力	500 N	总深度	33 mm
锁定特性	With interlocking, locking by solenoid	插头进线方向	1 entry tapped M16 x 1.5
总宽度	110 mm	触头材料	2 NC
总高度	94 mm	壳体材料	Plastic
正向断开	With NC contact	磁铁材料	Locking on de-energisation and unlocking on energisation of solenoid
供应商器件封装	XCSTE	外管直径（最大）	7...10 mm
中压缩操作力	0.01 m/s

密封等级	IP67	机械寿命	1000000 cycles
抗冲击能力	10 gn for 11 ms conforming to IEC 60068-2-27	存储接口	-40...70 °C
防护等级	IP67 conforming to EN/IEC 60529 and EN/IEC 60947-5-1	防护处理	TC
抗振性	5 gn (f = 10...500 Hz) conforming to IEC 60068-2-6	工作温度	-25...60 °C
热电流 (Ith)	6 A
