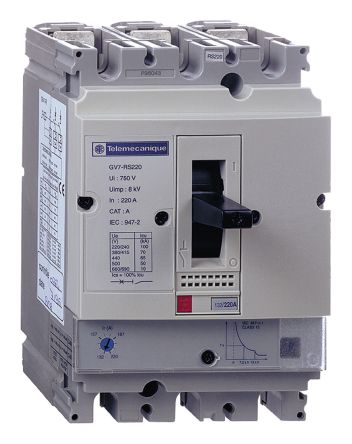

GV7RS220
| 制造商 | |
| 描述 | Motor Circuit Breaker GV7RS220 Motor Drives MAN-START 600VAC 220AMP IEC Schneider Electric component GV7RS220: motor circuit breaker GV7-RS-3 poles 3d - 132...220A - thermomagnetic trip unit Schneider Electric TeSys GV GV7R 系列 132 → 220 A 3极 电动机保护断路器 , 10 kA断开能力, 690 V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 14 Days | 子类别 | Circuit Protection Misc |
合规参数
| RoHS | Compliant | 标准 | EN 60947-1EN 60947-2EN 60947-4-1IEC 60947-1IEC 60947-2IEC 60947-4-1NF C 63-120NF C 63-650NF C 79-130VDE 0113VDE 0660 |
| 认证 | CCCDNVUL | ||
电气参数
| 频率 | 50/60 Hz conforming to CSA50/60 Hz conforming to IEC 60947-4-150/60 Hz conforming to UL | 隔离 | Yes conforming to IEC 60947-1 § 7-1-6 |
| 占空比 | Yes conforming to IEC 60947-4-1 § 7-2-1-5-2 | UL电压 | 600 V AC 50/60 Hz conforming to CSA C22-2 No 14600 V AC 50/60 Hz conforming to UL 508690 V AC 50/60 Hz conforming to IEC 60947-2 |
| 额定输出功率 | 110 kW at 400...415 V AC 50/60 Hz110 kW at 500 V AC 50/60 Hz132 kW at 500 V AC 50/60 Hz160 kW at 500 V AC 50/60 Hz160 kW at 660...690 V AC 50/60 Hz200 kW at 660...690 V AC 50/60 Hz90 kW at 400...415 V AC 50/60 Hz | 额定电压 | 690 V |
| 极数 | 3P | 占空比（最大） | Continuous conforming to IEC 60947-4-1 |
| 供电电压 | 10 KA | 最大额定电流 | 220 A |
| 电阻公差 | 0.5 J | 最小供电电压 | 10 KA |
| 最大功耗 | 14.5 W | 击穿电压（V(BR)GSS） | 8 kV conforming to IEC 60947-2 |
机械参数
| 深度 | 126mm | 宽度 | 105mm |
| 高度 | 161 mm | 长度 | 161mm |
| 重量 | 2.35 kg | 第一连接器 | Power circuit: screw clamp terminal |
| 安装类型 | Fixed | 端子类型 | Screw Clamp |
| 连接器类型 | 螺钉 | 安装特性 | HorizontalVertical |
| 尺寸/外形 | 161 x 105 x 126 mm | 连接器间距 | 35 mm without spreaders45 mm with spreaders |
| 最大瞬时扭矩（oz-in / mNm） | 15 N.m - on screw clamp terminal | ||
产品信息
| 类型 | Bars - width: <= 25 mm - height: 20 mm - distance hole to end: <= 10 - thickness: <= 6 mm - screw: M8Lugs - width: <= 25 mm - distance hole to end: <= 10 - thickness: <= 6 mm - screw: M8 | 用途 | AC-3 conforming to IEC 60947-4-1Category A conforming to IEC 60947-2 |
| 系列 | GV7R | 控制方式 | Rocker lever |
| 电气寿命 | 10000 cycles on AC-3 at 440 V In20000 cycles on AC-3 at 440 V In/2 | 测量范围 | GV7R |
| 联数 | 25 cyc/h | 行业别名 | 785901504832, GV7RS220 |
| 设备简称 | Thermal magnetic circuit breaker | 网络技术 | AC |
| 其他规格 | 132 → 220 A | 应用细节 | Motor protection |
环境参数
| 机械寿命 | 20000 cycles | 抗冲击能力 | 15 gn 20 ms conforming to IEC 60068-2-27 |
| 存储接口 | -55...95 °C | 防护等级 | IP405 open mounted conforming to IEC 60529IP405 with terminal shrouds conforming to IEC 60529 |
| 工作压力 | <= 2000 m | 防护处理 | TC |
| 抗振性 | 2.5 gn 25 Hz conforming to IEC 60068-2-6 | 工作温度 | -25...70 °C open mounted |
| 热电流 (Ith) | 220 A conforming to IEC 60947-4-1 | 自然散热热阻 | 132...220 A conforming to IEC 60947-4-1 |
