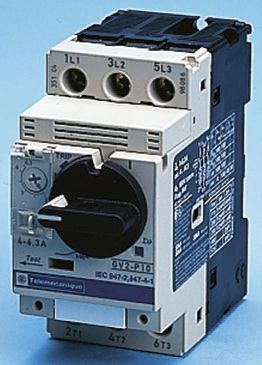

GV2P10
| 制造商 | |
| 描述 | Motor Drives MAN-START 600VAC 6.3AMP IEC Motor breaker; Mounting: DIN Schneider Electric component GV2P10: TeSys GV2 - Circuit breaker - thermal-magnetic - 4â Motor protection switch, GV2P10, Schneider Electric Circuit Breakers MAN-START 600VAC 6.3AMP IEC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Thermal Magnetic Circuit Breakers | 交货时间 | 14 Days |
| 子类别 | Circuit Breaker | 工厂包装数量 | 1 |
合规参数
| 标准 | CSA C22-2EN 60204IEC 60947-1IEC 60947-2IEC 60947-4-1NF C 63-120NF C 63-650NF C 79-130UL 508VDE 0113VDE 0660 | 认证 | ATEXBVCCCCSADNVEZUGLGOSTRINATSEULUL 508 type ELROS |
| 保护特性 | motor breaker | ||
电气参数
| 频率 | 50/60 Hz conforming to IEC 60947-4-1 | 隔离 | Yes conforming to IEC 60947-1 |
| 占空比 | Yes conforming to IEC 60947-4-1 | 跳闸状态 | Thermal-magnetic |
| UL电压 | 690 V AC 50/60 Hz conforming to IEC 60947-2 | 额定输出功率 | 3 kW at 500 V AC 50/60 Hz4 kW at 690 V AC 50/60 Hz2.2 kW at 400/415 V AC 50/60 Hz |
| 额定电压 | 690 V AC 50/60 Hz conforming to IEC 60947-2 | 极数 | 3P |
| 额定电压值 | 690 V | 占空比（最大） | Continuous conforming to IEC 60947-4-1 |
| 供电电压 | 6 kA | 跳闸电流 | 78 A |
| 过载保护 | 4...6.3 A | 最大额定电流 | 4 → 6.3 A |
| 工作频率 | 25 cyc/h | 最小供电电压 | Icu = 6 kA at 690 V AC 50/60 Hz conforming to IEC 60947-2Icu = 100 kA at 230/240 V AC 50/60 Hz conforming to IEC 60947-2Icu = 100 kA at 400/415 V AC 50/60 Hz conforming to IEC 60947-2Icu = 100 kA at 440 V AC 50/60 Hz conforming to IEC 60947-2Icu = 100 kA at 500 V AC 50/60 Hz conforming to IEC 60947-2 |
| 最大功耗 | 2.5 W | 击穿电压（V(BR)GSS） | 6 kV conforming to IEC 60947-2 |
| 保护电压（VP）（2416） | IP 2X | ||
机械参数
| 深度 | 97 mm | 宽度 | 45 mm |
| 高度 | 89 mm | 长度 | 89mm |
| 重量 | 0.34 kg | 包装方式 | Bulk |
| 第一连接器 | Screw clamp terminals 2 cable(s) 1...6 mm ² - cable stiffness : solidScrew clamp terminals 2 cable(s) 1.5...6 mm ² - cable stiffness : flexible - without cable endScrew clamp terminals 2 cable(s) 1...4 mm ² - cable stiffness : flexible - with cable end | 致动器类型 | Rotary Knob |
| 安装类型 | DIN | 连接器类型 | Screw |
| 安装样式 | DIN Rail | 总宽度 | 45 x 89 x 97 mm |
| 安装特性 | HorizontalVertical | 尺寸/外形 | 89 x 44.5 x 97 mm |
| 端接样式 | Screw Clamp | 最大瞬时扭矩（oz-in / mNm） | 1.7 N.m - on screw clamp terminals |
产品信息
| 类型 | Circuit Breakers | 用途 | AC-3 conforming to IEC 60947-4-1Category A conforming to IEC 60947-2 |
| 系列 | GV2P | 制造商全称 | Schneider Electric |
| 产品子类型 | Circuit breaker | 控制方式 | Rotary knob |
| 电气寿命 | 100000 cycles for AC-3 at 440 V | 测量范围 | TeSys GV2 |
| 单元数量 | 1 | 行业别名 | 785901832942, GV2P10 |
| 设备简称 | GV2P | 网络技术 | AC |
| 其他规格 | 960 °C conforming to IEC 60695-2-1 | 应用细节 | Motor protection |
环境参数
| 机械寿命 | Vibrations 5 Gn, 5...150 Hz conforming to IEC 60068-2-6Shocks 30 Gn for 11 ms conforming to IEC 60068-2-27 | 存储接口 | -40...80 °C |
| 防护等级 | IP20 conforming to IEC 60529 | 工作压力 | 2000 m |
| 防护处理 | TH | 工作温度 | -20...60 °C |
| 热电流 (Ith) | 6.3 A conforming to IEC 60947-4-1 | 自然散热热阻 | 4...6.3 A |
