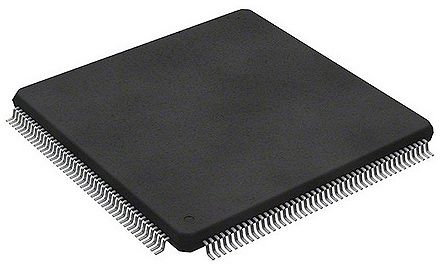

DF70865AD80FPV
| 制造商 | |
| 描述 | MCU 32-bit SuperH RISC 512KB Flash 3.3V/5V 144-Pin LQFP MCU 32-bit SuperH RISC 512KB Flash 3.3V/5V 176-Pin LQFP DF70865AD80FPV IC MCU 32BIT 512KB FLASH 176LQFP Renesas Electronics SuperH 系列 32 bit SH-2 MCU, 80MHz, 512 kB ROM 闪存, 32 kB RAM, 176针 LFQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1 | 单位包装 | 0 |
| 标准包装数量 | Trays | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 认证机构 | No | ||
电气参数
| 转速 | 80 MHz | 定时器 | 1（11 x 16 位） |
| RAM 大小 | 32 KB | 内核大小 | 32-Bit |
| 接口 | I2C/JTAG/SCI/SCIF/SSU | 时钟速率 | 80 |
| 分辨率 | 10Bit | 存储器容量 | 32 kB |
| 存储器类型 | 闪存 | I/O 数量 | 118 |
| 计数器/定时器 | 1 | 位数 | 10 |
| 额定电压 | 3|4.5 | 数据转换器 | A/D 16x10b |
| FPGA 核心单元数 | SH-2 | 最大频率 | 80MHz |
| 振荡器类型 | Internal | 供电电压 | 3.3|5 V |
| 模拟输入/输出 | 1（16 x 10 位） | 程序存储器大小 | 512 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 8 |
| 最小供电电压 | 5.5 | 供电电压 (Vcc/Vdd) | 3 V ~ 5.5 V |
机械参数
| 宽度 | 24.1mm | 高度 | 1.55mm |
| 长度 | 24.1mm | 包装方式 | Tray |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 引脚数 | 176 | 封装形式 | 144LQFP |
| 总长度 | 24 | 包装数量 | LQFP |
| 尺寸/外形 | 24.1 x 24.1 x 1.55mm | 触点数 | 1 |
| 位数 | 176 | 外壳尺寸-插件 | 1.4 |
| 核心数/总线宽度 | 32 Bit | ||
产品信息
| 系列 | SuperH | 功能 | Y |
| 协议 | 1 | 片内RAM（通道数×位宽） | 8-chx10-bit |
| 外设 | DMA, POR, PWM, WDT | 架构 | RISC |
| 连接性 | EBI/EMI, FIFO, I²C, SCI, SSU | 架构类型 | RISC |
| 核心处理器 | SH-2 | 定时器数量 | 11 |
| 定时器分辨率 | 16Bit | 射频系列/标准 | SuperH |
| DigiKey可编程 | Yes | 印刷电路板数量 | 176 |
环境参数
| 工作温度 | -40 to 85 °C | ||
文档与媒体
PDF 文档
