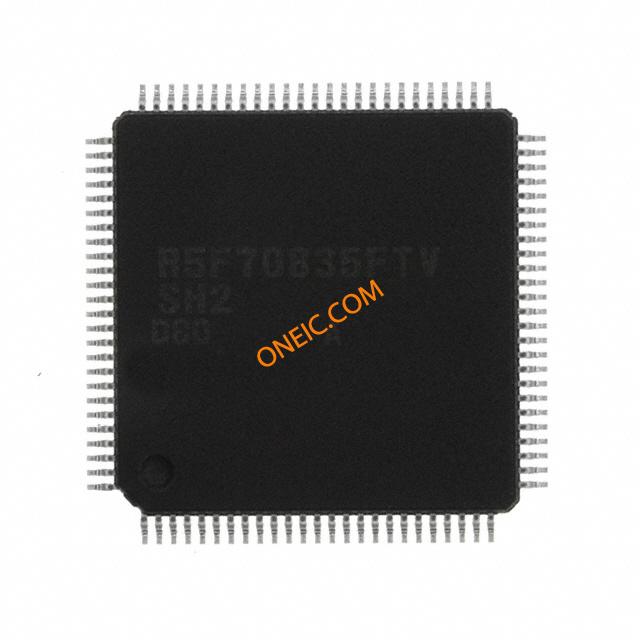

DF70835AD80FTV
| 制造商 | |
| 描述 | MCU 32-bit SuperH RISC 512KB Flash 3.3V/5V 100-Pin TQFP IC MCU 32BIT 512KB FLASH 100TQFP IC, MCU, 32BIT, SH70835AF, 112TQFP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Trays | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | 认证机构 | No |
电气参数
| 转速 | 80 MHz | RAM 大小 | 32 KB |
| 内核大小 | 32-Bit | 核心类型 | SuperH |
| 频率 | 80 MHz | 接口 | SCI |
| 时钟速率 | 80 | 存储器容量 | :32KB |
| I/O 数量 | 65 | 位数 | 10 |
| 额定电压 | 3|4.5 | 时钟频率 | :80MHz |
| 数据转换器 | A/D 8x10b | 振荡器类型 | Internal |
| 供电电压 | 3.3|5 V | 程序存储器大小 | 512 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 8 |
| 最小供电电压 | 3/4.5 V | 供电电压 (Vcc/Vdd) | 3 V ~ 5.5 V |
机械参数
| 宽度 | 14 | 重量 | 0.0002 |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 引脚数 | :100 | 封装形式 | 100TQFP |
| 冷却的封装 | TQFP | 材料表面处理 | :- |
| 总长度 | 14 | 包装数量 | TQFP |
| 位数 | 100 | 外壳尺寸-插件 | 1 |
| 核心数/总线宽度 | 32 Bit | ||
产品信息
| 基本单元 | :(SuperH) SH7080 | 闪存大小 | :512KB |
| 片内RAM（通道数×位宽） | 8-chx10-bit | 外设 | DMA, POR, PWM, WDT |
| 架构 | RISC | 连接性 | EBI/EMI, FIFO, I²C, SCI, SSU |
| 可编程性 | Yes | 核心处理器 | SH-2 |
| 定时器数量 | 11 | 控制器系列 | :SuperH SH7080 |
| 射频系列/标准 | SuperH | DigiKey可编程 | Yes |
| 印刷电路板数量 | 100 | A/D转换器数量 | :8 |
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
文档与媒体
PDF 文档
PDF 文档
