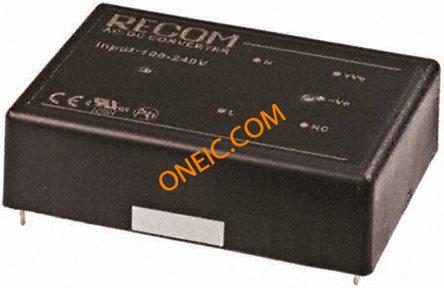

RAC30-24SA
| 制造商 | |
| 描述 | Linear and Switching Power Supplies 30W AC/DC 3kV REG 90-264Vin 24Vout AC/DC Power Supply Single-OUT 24V 1.25A 30W 5-Pin AC/DC CONVERTER 90-264V TO 24V CONV AC/DC 2A 6.5-18VIN 3.0-5.5V Encapsulated PSU,PCB mount,24Vdc 30W Switching Power Supplies 30W AC/DC 3kV REG 90-264Vin 24Vout ENCAPSULATEDPSU24V30W Recom 30W 单输出 嵌入式开关模式电源 SMPS , 90 → 264V ac输入, 24V dc输出, 1.25A输出, 82%效能, 密封封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 2 | 产品 | Switching Supplies |
| 商标名 | Powerline | 单位包装 | 2 |
| 标准包装数量 | 2 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | ESD保护 | No |
| 无铅定义 | RoHS-conform | 认证机构 | CE, cULus |
电气参数
| 噪声 | 50mV(pp) | 频率 | 47 Hz to 440 Hz |
| 效率 | 77% | 输出类型 | single |
| 最大功率 | 30 | 输出功率 | 30 W |
| 功率（瓦） | 30W | 额定功率 | 30W |
| 额定电压 | 90-264V(AC) | 电源调整率 | 1.0% |
| 负载调整率 | 3% | 输出电流 | 1.25A |
| 输出数量 | 1 | 供电类型 | Switching (Closed Frame) |
| 最大功率（瓦特） | 30W | 隔离电压 | 3000VAC |
| 最小输入电压 | 24V | 输出电流/通道 | 1250 mA |
机械参数
| 深度 | 25mm | 宽度 | 63.5mm |
| 高度 | 25 mm | 长度 | 89mm |
| 重量 | 0.467 lb (211.83g) | 包装方式 | BOX |
| 引脚样式 | Through Hole | 安装类型 | Through Hole |
| 安装样式 | SMD/SMT | 冷却的封装 | Encapsulated |
| 总长度 | 63.5 | 面板安装类型 | Enclosed |
| 尺寸/外形 | 3.50" L x 2.50" W x 1.00" H (89.0mm x 63.5mm x 25.3mm) | 位数 | 5 |
| 外壳尺寸-插件 | 25 | ||
产品信息
| 类型 | Switching | 样式 | Enclosed |
| 系列 | RAC30 | 产品特性 | SCP |
| 匹配码 | RAC30-24SA | 应用领域 | Commercial |
| 应用 | Commercial | 标准交期 | 11 weeks |
| 印刷电路板数量 | 5 | ||
环境参数
| 动作时间 | 200000h | 工作温度 | -25°C ~ 70°C |
| 最高温度限值 | +70°C | ||
