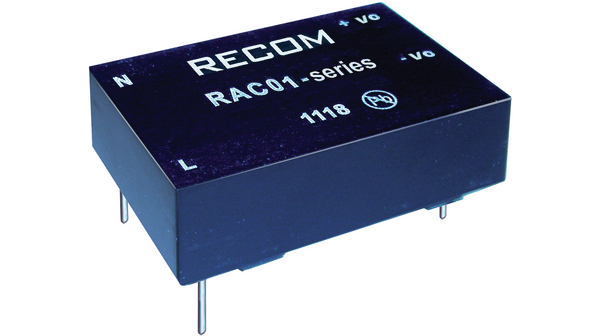

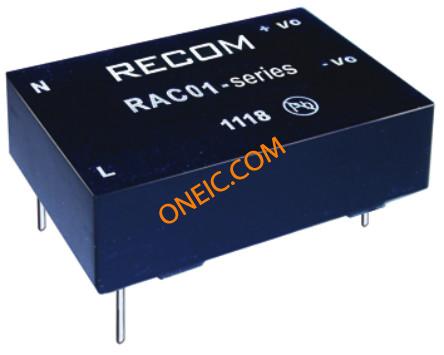

点击放大查看
RAC01-12SC
| 制造商 | |
| 描述 | Linear and Switching Power Supplies CONV AC/DC 1W 80-277VIN 12VOUT AC/DC Power Supply Single-OUT 12V 0.083A 1W 4-Pin PDIP AC/DC CONVERTER 90-264V TO 12V CONV AC/DC 1W 12V OUT SGL T/H Power Supply,Encapsulated,PCB,12V 1W Switching Power Supplies CONV AC/DC 1W 80-277VIN 12VOUT Switching power supply 1 W 1 output, RAC01-12SC, Recom Recom 1W 单输出 嵌入式开关模式电源（SMPS） , 90 → 277V ac输入, 12V dc输出, 83mA输出, 72%效能, 密封封装 |
| 分类 |
商业参数
| 最小起订量 | 22 | 产品 | Switching Supplies |
| 商标名 | Powerline | 单位包装 | 22 |
| 标准包装数量 | 22 | 标准封装名称 | PDIP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | ESD保护 | No |
| 无铅定义 | RoHS-conform | 认证机构 | CE, EN, UL |
| 保护特性 | yes | ||
电气参数
| 噪声 | 100mV ac | 频率 | 47 to 63 |
| 隔离 | 3kV(AC) | 效率 | 79% |
| 输出类型 | single | 最大功率 | 1 |
| 输出功率 | 1 W | 功率（瓦） | 1W |
| 额定功率 | 1W | 额定电压 | 90-264V(AC) |
| 电源调整率 | 0.5% | 负载调整率 | 1% |
| 输出电流 | 83mA | 输出数量 | 1 |
| 供电类型 | Switching (Closed Frame) | 最大功率（瓦特） | 1W |
| 隔离电压 | 3000VAC | 最小输入电压 | 12V |
| 输出电流/通道 | 83 mA | ||
机械参数
| 深度 | 17.75mm | 宽度 | 22.2mm |
| 高度 | 17 mm | 长度 | 33.7mm |
| 重量 | 0.055 lb (24.95g) | 包装方式 | BOX |
| 引脚样式 | Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 冷却的封装 | Encapsulated |
| 总长度 | 33.7 | 包装数量 | PDIP |
| 面板安装类型 | Enclosed | 尺寸/外形 | 1.33" L x 0.87" W x 0.71" H (33.7mm x 22.2mm x 18.0mm) |
| 位数 | 4 | 外壳尺寸-插件 | 17.75 |
产品信息
| 类型 | Regulated | 样式 | Enclosed |
| 系列 | RAC01 | 产品特性 | SCP |
| 匹配码 | RAC01-12SC | 应用 | Commercial |
| 标准交期 | 12 weeks | 印刷电路板数量 | 4 |
环境参数
| 动作时间 | 666000h | 工作温度 | 85°C |
| 最高温度限值 | +85°C | ||
文档与媒体
相关型号

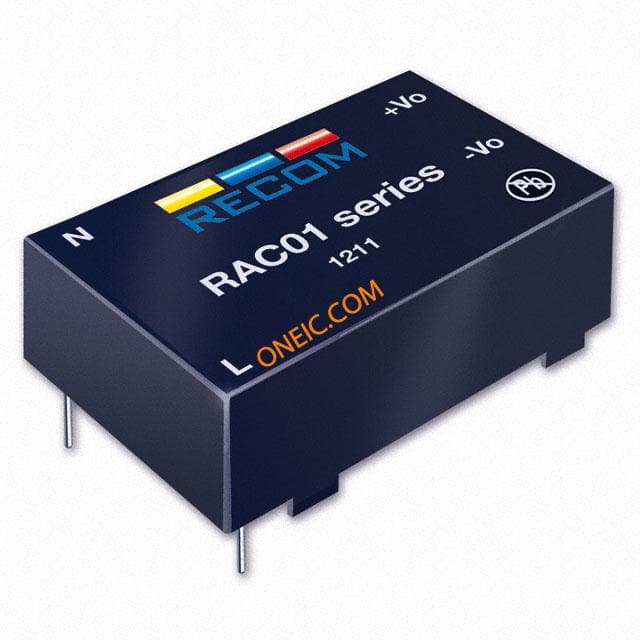

RAC01-24SC
