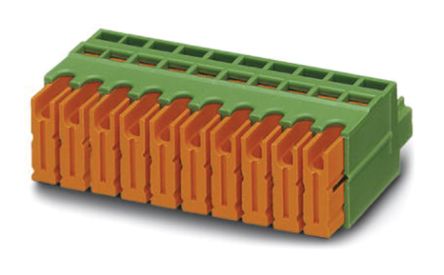

点击放大查看
1897461
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks 9P 3.81mm 180DEG Conn Terminal Block F 9 POS 3.81mm ST Cable Mount 6A TERM BLOCK PLUG 9POS STR 3.81MM QC05/9-ST-381 Phoenix Contact MINI COMBICON QC 系列 3.81mm 节距 9 路 母 绿色 插头, IDC端接 |
| 分类 |
商业参数
| 产品 | Plugs | 商标名 | COMBICON Control |
| 其他名称 | QC0,5/9-ST-3,81 | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 6A | 电压 | 300V |
| 额定电压 | 200 V | 最大额定电流 | 6 A |
| 最小输入电压 | 200V | ||
机械参数
| 颜色 | Green | 深度 | 22.3 |
| 间距 | 3.81 mm | 高度 | 12.9 |
| 重量 | 3.421574 oz | 材料（通用） | 聚酰胺，镀锡 |
| 包装方式 | Bulk | 导线线规 | 20-24 AWG |
| 端接方式 | IDC | 安装类型 | Straight |
| 连接器类型 | 母座 | 接触镀层 | Tin |
| 排数 | 1 | 插头进线方向 | 180° |
| 壳体材料 | Polyamide | 总长度 | 35.08 |
| 端接排数 | IDC | 端接样式 | IDC / IDT |
| 触点数 | 9 | 位数 | 9 |
| 接线端子类型 | Plug, Female Sockets | 线规或范围 - AWG | 22-20 |
产品信息
| 类型 | Wire to Wire | 连接器性别 | F |
| 系列 | QC | 层数 | 1 |
| 每层位数 | 9 | ||
